Синусный фильтр ISINOF
Выходной синусный фильтр предназначен для сглаживания импульсного напряжения на выходе частотного преобразователя путем преобразования ШИМ-сигнала в синусоидальное напряжение с минимальными гармоническими искажениями.

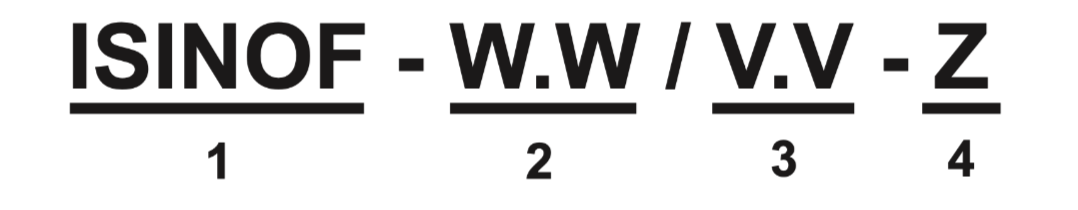

Система обозначения
1. ISINOF – серия выходных синусных фильтров
2. W.W - мощность, кВт
3. V.V - ток, А
4. Z - номинальное напряжение:
4: 3 ~ 400 (380) В, 50/60 Гц;
6: 3 ~ 690 (660) В, 50/60 Гц.
Схема подключения
Монтаж должен выполняться только квалифицированным персоналом с соблюдением правил электробезопасности.
Фильтр ISINOF должен устанавливаться в закрытый монтажный шкаф с ограниченным доступом, в котором необходимо обеспечить отвод выделяемого тепла, оставив не менее 100 мм свободного места сверху и снизу и не менее 50 мм по бокам (если фильтр монтируется рядом с другими устройствами). Размещение должно осуществляться на прочную несущую поверхность, исключающую вибрацию и смещение, в вертикальном положении.
Подключение осуществляется между преобразователем частоты и электродвигателем (как можно ближе к преобразователю частоты).
Технические характеристики синус-фильтров серии ISINOF
| Параметр | Значение | ||||||||||
| Диапазон напряжения на входе | 3 ~ 400 В ± 10 %; 3 ~ 690 ± 10 % | ||||||||||
| Рабочая частота | 50/60 Гц* | ||||||||||
| Несущая частота | Зависит от мощности, см. таблицу 1 | ||||||||||
| Падение напряжения | 4 % (на ЭД)** (при номинальном токе и частоте 50 Гц) | ||||||||||
| Максимальный ток, А | 1,5 х Iн (в течение 60 с, не чаще 1 раза в 10 минут) | ||||||||||
| Условия окружающей среды |
Помещения закрытые, взрывобезопасные, без агрессивных паров и газов, температура от - 25 °С до + 45 °С влажность до 80 % (без конденсата), допустимая вибрация до 1.5g, атмосферное давление От 80 до 106 кПа, высота до 1000 м над уровнем моря. |
||||||||||
| Длина кабеля от ПЧ до фильтра | Минимальная (до 5 м для мощности < 90 кВт, до 10 м при мощности > 90 кВт) | ||||||||||
| Длина кабеля от ПЧ до ЭД | 300 - 2000 м | ||||||||||
| Степень защиты | IP00 | ||||||||||
| Способ охлаждения | Естественное воздушное | ||||||||||
*возможность использования до 120 Гц с понижением эксплуатационных характеристик.
**При проектировании системы необходимо учитывать падение напряжения на дросселе.
