SM-50: Датчики метки
Описание бесконтактных оптических датчиков ONDO

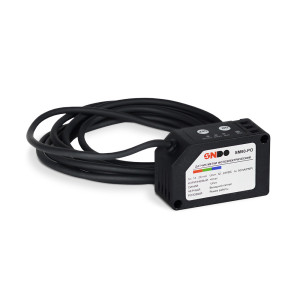

Бесконтактный датчик метки ONDO SM-50 предназначены для определения цветовых меток.
ONDO SM-50 является универсальным датчиком с двумя режимами работы: определения метки и определения цвета. Благодаря этому возможно применение для стандартных задач (определение типографских меток) и для более сложных (отслеживания этикеток на подложке, определения цвета объекта).

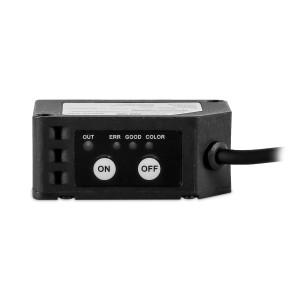

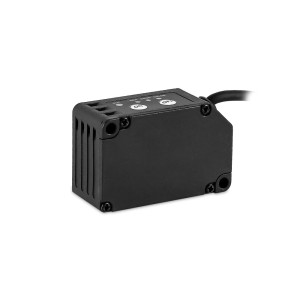

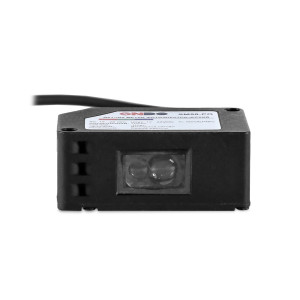

Датчик выполнен в пластиковом корпусе и оборудован трехцветным излучателем, обеспечивающим лучшую точность и универсальность (по сравнению с типовыми одноцветными датчиками метки).
Датчики применяются:
- для позиционирования листа при офсетной печати,
- для определения этикеток на линиях упаковки и маркировки бутылок,
- для отбраковки на линиях упаковки (отслеживание цвета пластиковых колпачков).
Модификации бесконтактных оптических датчиков ONDO серии SM-50
|

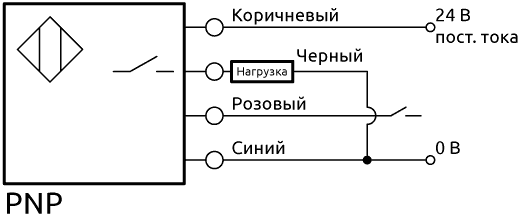

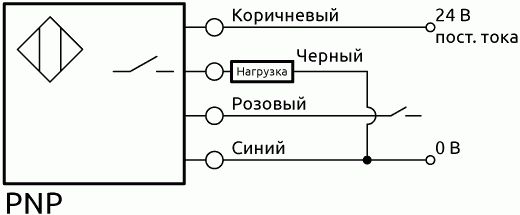

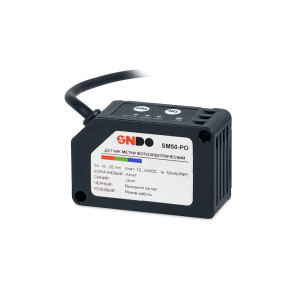

SM50 – PO Бесконтактный оптический датчик метки (корпус 50х20мм, определение метки/цвета,излучатель RGB, PNP, 12-24В, 18-28мм), кабель 2м
|
|
|

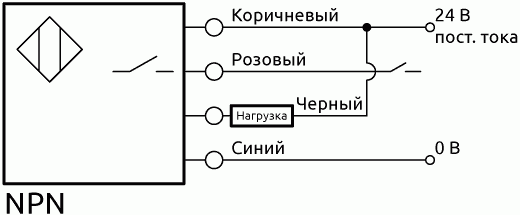

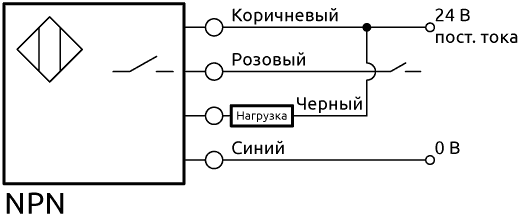

SM50 – NO Бесконтактный оптический датчик метки (корпус 50х20мм, определение метки/цвета,излучатель RGB, NPN, 12-24В, 18-28мм), кабель 2м
|
Принцип действия бесконтактных оптических датчиков ONDO

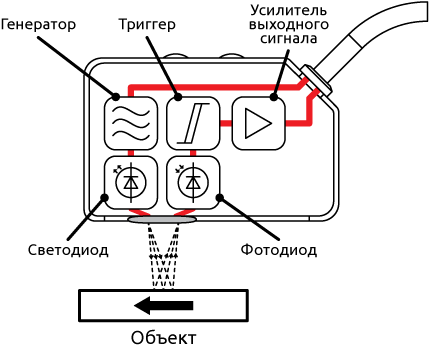

Структура бесконтактного датчика
В качестве чувствительного элемента (ЧЭ) применяется фотодиод, реагирующий на наличие светового сигнала. Световой сигнал формируется излучателем (светодиодом), который, может располагаться в корпусе с приемником или отдельно.
Во время работы чувствительный элемент реагирует на наличие (или отсутствие) светового луча, выдаваемого излучателем. Для сигнализации о приближении объекта используется дискретный сигнал. Подключение осуществляется с помощью кабельного вывода.
Технические характеристики оптических датчиков метки ONDO SM-50
| Параметр | Значение |
|---|---|
| Режим работы |
контроль наличия метки, контроль цвета |
| Рабочий диапазон(Sn) | 18…28 мм |
| Излучатель | RGB |
| Напряжение питания | =12…24 В |
| Потребляемый ток | не более 35 мА |
| Тип выходного сигнала |
PNP/NPN (транзисторный), тип сигнала НО |
| Время отклика | не более 200 мкс |
| Максимальная нагрузка дискретного выхода | не более 50 мА |
| Допустимая температура окружающей среды | -10…+55 °С |
| Допустимая влажность воздуха окружающей среды | 35…85 % |
| Встроенная защита | защита от короткого замыкания |
| Сопротивление изоляции | ≥50 МОм (=500 В) |
| Защита от внешних воздействий | IP65 |
| Сигнализация срабатывания | светодиод на корпусе |
| Материал корпуса | полибутилентерефталат |

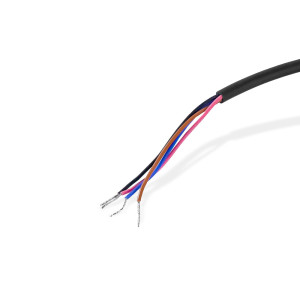

| Способ подключения | кабель 2 метра |

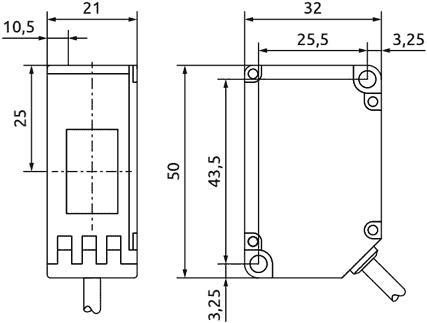

Габаритные размеры оптических датчиков ONDO серии SM-50
| SM50 | - | - | O | |
|---|---|---|---|---|
| Серия | ||||
| - | SM50 | |||
| Тип выходного сигнала | ||||
| NPN | N | |||
| PNP | P | |||
Пример: SM50 – PO.
