СП210 сенсорные панели оператора 5-15”
ОВЕН СП210 – новая линейка панелей оператора с резистивным экраном. Предназначена для визуализации и контроля технологических процессов в промышленной автоматизации – от локального управления оборудованием до интеграции с системами верхнего уровня. Панели применяются совместно с программируемыми контроллерами, программируемыми реле и другими устройствами.
Линейка представлена базовыми и расширенными модификациями.
СП210-Б — базовые модификации
Оснащены интерфейсами RS-485/RS-232 и предназначены для локальной визуализации и управления оборудованием.
СП210-Р — расширенные модификации
Дополнительно оснащены интерфейсом Ethernet и поддерживают сетевые протоколы и функции: Modbus TCP, OPC UA, MQTT и VNC.
Отличаются улучшенными аппаратными характеристиками и расширенным набором интерфейсов: 2xRS-485/RS-232 и Ethernet.
Проекты для панелей СП210 создаются в современной среде разработки «Конфигуратор СП210», которая объединяет инструменты для создания графического интерфейса, архивации данных, настройки обмена с оборудованием и разработки пользовательской логики.
По сравнению с панелями оператора СП3хх, линейка СП210 дополнена компактными моделями с диагональю экрана 4,3”.
Преимущества
Одна линейка для разных задач автоматизации

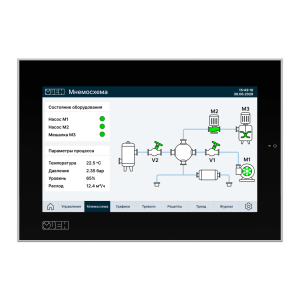

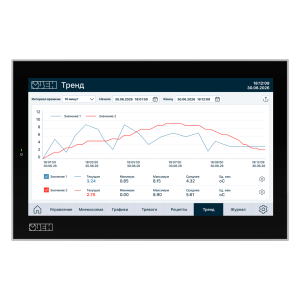

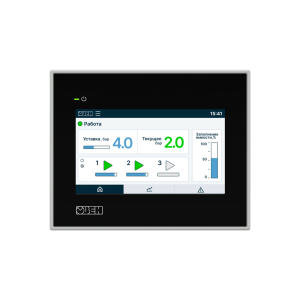

Линейка СП210 представлена моделями с диагональю 4,3”, 7”, 10,1” и 15,6”, которые доступных в базовых (-Б) и расширенных (-Р) модификациях. Это позволяет подобрать панель под конкретную задачу и архитектуру системы автоматизации.
Интеграция с оборудованием и верхним уровнем
Последовательные порты RS-485/RS-232 с поддержкой протоколов Modbus RTU/ASCII используются для подключения контроллеров и периферийных устройств. Модификации СП210‑Р дополнительно оснащены интерфейсом Ethernet и поддерживают протокол Modbus TCP, OPC UA и MQTT, что позволяет использовать СП210 не только в качестве средства визуализации, но и как элемент сетевой архитектуры— для обмена данными с другим оборудованием и информационными системами.
Встроенный VNC‑сервер
Для удаленного просмотра интерфейса панели и управления технологическим процессом с рабочего места оператора.
Загрузка проектов по Ethernet
Позволяет загружать разработанные проекты в панель по сети, что удобно при настройке и последующем обслуживании оборудования.
Технические характеристики
|
Наименование |
Значение |
|||||
|
СП210-05-Б |
СП210-07-Б |
СП210-05-Р |
СП210-07-Р |
СП210-10-Р |
СП210-15-Р |
|
|
Аппаратные характеристики |
||||||
|
Процессор |
Cortex A7 dual core |
|||||
|
Частота |
1 ГГц |
1,2 ГГц |
||||
|
Объем оперативной памяти |
128 Мб |
256 Мб |
||||
|
Объем Flash- памяти |
64 Мб |
64 Мб |
128 Мб |
128 Мб |
128 Мб |
256 Мб |
|
Объем энергонезависимой памяти (RETAIN) |
1950 Кб |
1950 Кб |
5850 Кб |
5850 Кб |
5850 Кб |
5850 Кб |
|
Часы реального времени (RTC) |
Есть, энергонезависимые |
|||||
|
Погрешность хода (при 25 °С), в сут, не более |
± 0,7 с¹⁾ |
|||||
|
Элемент питания, тип |
CR1220 |
CR2032 |
CR1220 |
CR2032 |
CR2032 |
CR1220 |
|
Дисплей |
||||||
|
Тип дисплея |
TFT LCD |
|||||
|
Тип экрана |
Резистивный |
|||||
|
Тип подсветки |
LED (светодиодная подсветка) |
|||||
|
Количество цветов |
16,7 млн (TrueColor) |
|||||
|
Диагональ |
4,3" |
7" |
4,3" |
7" |
10,1" |
15,6" |
|
Размер экрана |
96 x 55 мм |
155 x 87 мм |
96 x 55 мм |
155 x 87 мм |
225 x 127 мм |
345 x 195 мм |
|
Разрешение |
480 × 272 пикселей |
800 × 480 пикселей |
480 × 272 пикселей |
800 × 480 пикселей |
1024 × 600 пикселей |
1920 × 1080 пикселей |
|
Яркость |
200 кд/м² |
|||||
|
Срок службы подсветки дисплея, не менее |
50 000 ч |
|||||
|
Интерфейсы |
||||||
|
Интерфейсы связи |
1 × RS-485/RS-232 1 × USB B |
1 × RS-485/RS-232 1 × USB B |
1 × RS-485/RS-232 1 × Ethernet |
2 × RS-485/RS-232 1 × Ethernet 1 × Аудиовыход (mini- jack 3,5 мм) |
2 × RS-485/RS-232 1 × Ethernet 1 × Аудиовыход (mini- jack 3,5 мм) |
2 × RS-485/RS-232 2 × USB A 1 × USB type C 2 × Ethernet²⁾ 1 × Аудиовыход (mini- jack 3,5 мм) |
|
COM-порты |
Сигналы RS-232: RXD, TXD, GND Cигналы RS-485: A, B Поддерживаемые протоколы³⁾: Modbus RTU (Master/Slave), Modbus ASCII |
|||||
|
Ethernet |
Нет |
10/100 Мбит/c (RJ45) – для подключения устройств Поддерживаемые протоколы: Modbus TCP (Master / Slave), OPC UA (Client / Server)⁴⁾, символьный протокол CODESYS (Client), MQTT (Client), VNC (Server) |
||||
|
USB Host |
USB 2.0 A – для записи архивов, импорта файлов, обновления проекта и прошивки, подключения HID-устройств (мыши, клавиатуры, сканера штрихкодов) Максимальный ток потребления подключаемых устройств – 500 мА. В случае необходимости можно использовать USB-hub с внешним питанием. |
|||||
|
Поддерживаемые файловые системы |
FAT32 |
|||||
|
Поддерживаемый размер накопителей |
до 32 Гб |
|||||
|
Питание |
||||||
|
Тип питающего напряжения |
Постоянное |
|||||
|
Диапазон питающего напряжения |
от 22 до 26 В |
|||||
|
Номинальное напряжение питания |
24 В |
|||||
|
Макс. потребляемая мощность |
5 Вт |
5 Вт |
5 Вт |
5 Вт |
10 Вт |
15 Вт |
|
Корпус |
||||||
|
Конструктивное исполнение |
Для щитового крепления |
|||||
|
Тип вентиляции |
Естественная вентиляция |
|||||
|
Виброустойчивость |
от 8,4 до 150 Гц |
|||||
|
Габаритные размеры |
130,3×104,3×30,5 мм |
206,0×147,0×34,5 мм |
130,3×104,3×30,6 мм |
205,8×147,2×35,5 мм |
277,0×191,7×37,6 мм |
396,0×259,0×39,0 мм |
| Степень защиты корпуса по ГОСТ 14254: | ||||||
|
с лицевой стороны |
IP65 |
|||||
| со стороны разъемов | IP20 | |||||
|
Общие характеристики |
||||||
|
Масса брутто |
0,33 кг |
0,65 кг |
0,4 кг |
0,8 кг |
1,36 кг |
3,13 кг |
|
Масса нетто |
0,22 кг |
0,47 кг |
0,24 кг |
0,61 кг |
1,06 кг |
2,4 кг |
|
Средний срок службы |
6 лет |
|||||
|
Среднее время наработки на отказ |
50 000 ч |
|||||
|
ПРИМЕЧАНИЕ
¹⁾ Точность хода часов реального времени ± 0,7 секунд в сутки при +25 °C. Питание RTC реализовано с помощью элемента со средним временем работы 3 года (после этого элемент следует заменить). |
||||||
Характеристики подключаемых устройств хранения данных
|
Наименование |
Значение |
|
USB-flash-накопитель |
|
|
Поддерживаемая версии спецификации USB* |
2.0 |
|
Поддерживаемые файловые системы |
FAT32 |
|
Максимальная емкость накопителя |
32 Гб |
|
ПРИМЕЧАНИЕ * Устройства USB 3.0, не поддерживающие более ранние спецификации USB, с панелью работать не будут. |
|
Конфигурирование панелей СП210 осуществляется в ПО «Конфигуратор СП210», которое является логическим развитием конфигуратора панелей СП3хх. При этом с точки зрения ПО линейки панелей являются несовместимыми – проекты, созданные в ПО «Конфигуратор СП3хх», не могут быть импортированы в ПО «Конфигуратор СП210».
Обновленный конфигуратор предоставляет существенно более развитые инструменты для создания визуализации, настройки обмена и отладки проекта.
Преимущества
Широкий набор графических элементов
От индикаторов и кнопок до слайдеров, выпадающих списков и технологических объектов.
Векторная графика
Изображения в формате .svg позволяют создавать графический интерфейс, адаптируемый под любые разрешения экрана без артефактов сжатия.
Переменные (теги)
Использование переменных вместо адресов памяти делает структуру проекта понятной и упрощает его сопровождение.
Промышленные протоколы
Modbus RTU/TCP, OPC UA, символьный протокол CODESYS, MQTT.
Поддержка VNC
Доступ к экрану панели с ПК и мобильных устройств.
Макросы на языке Си
Язык Си (C99) с полной поддержкой стандартной библиотеки – для реализации алгоритмов, пользовательских протоколов обмена, чтения/записи файлов произвольных форматов и др.
Режим эмуляции
Отладка проекта без панели – весь функционал, включая обмен и макросы, можно проверить на компьютере. Эмуляцию можно «запаковать» в portable-приложение для отправки заказчику, у которого не установлен конфигуратор.
Функция «Контроль оплаты»
Ограничение времени работы проекта и генерация специальных кодов, требуемых для продолжения его функционирования – позволяет снизить риск неполной оплаты труда разработчика недобросовестным заказчиком.
