Станция управления насосом СН-107

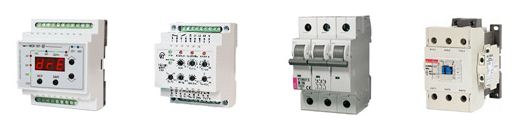

Комплектация:

1. Насосный контроллер МСК-107

2. Универсальный блок защиты электродвигателей УБЗ-301

3. Токовый автомат

4. Контактор

5. Датчики уровня (или электроконтатный манометр)

Станция управления насосом СН-107 предназначена для:

1. контроля и поддержания заданного уровня жидкости в резервуарах по датчикам уровня.

2. контроля и поддержания заданного уровня давления с использованием электроконтактного манометра (ЭКМ) .

3. полной и эффективной защиты электродвигателя насоса при:

а) недопустимых скачках напряжения, обрыве фаз, нарушении чередования и перекосе фазных/линейных напряжений;

б) механических перегрузках (симметричный перегруз по фазным/линейным токам) — защита от перегруза с зависимой выдержкой времени;

в) несимметричных перегрузках по фазным/линейным токам, связанных с повреждениями внутри двигателя — защита от перекосов фазных токов с последующим запретом автоматического повторного включения (АПВ);

г) асимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля;

д) исчезновении момента на валу электродвигателя насососа («сухой ход») — защита по минимальному пусковому и/или рабочему току;

е) при недопустимо низком уровне изоляции на корпус — проверка перед включением с блокировкой пуска при плохой изоляции;

ж) замыкании на «землю» обмотки статора во время работы — защита по токам утечки на «землю».

4. защиты насоса от «сухого хода»

5. индикации текущих значений: токов электродвигателя насоса, напряжения питающей сети, сопротивления жидкости между датчиками уровня, сопротивления изоляции электродвигателя насоса.
