СУНА-121 контроллер для управления насосами
Алгоритмы для управления насосами

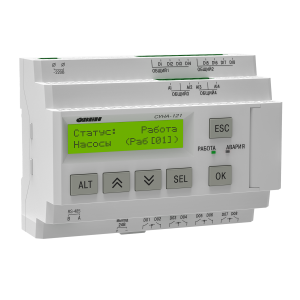

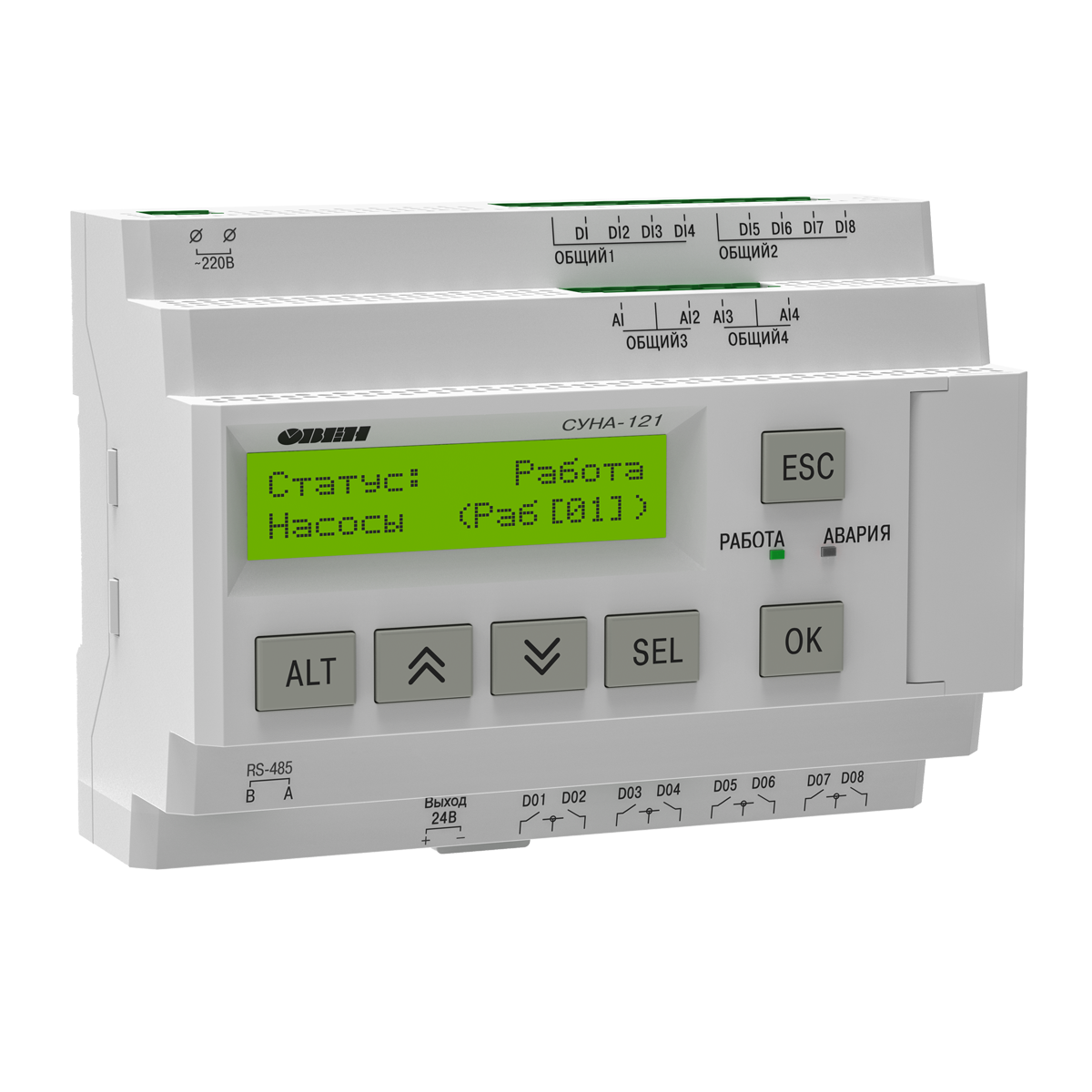

СУНА-121 - контроллер с готовыми алгоритмами для управления насосными группами. Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.
СУНА-121 выпускается в 9-ти модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:
- Чередование 2-х насосов.
- Чередование 3-х насосов.
- Регулирование давления, 2 насоса, по реле давления.
- Регулирование давления, 2 насоса, по аналоговому датчику давления.
- Регулирование давления, 3 насоса, по аналоговому датчику давления.
- Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
- Заполнение/опорожнение резервуара, 2 насоса, аналоговый датчик уровня.
- Заполнение/опорожнение резервуара, 3 насоса, аналоговый датчик уровня.
- Управление канализационной насосной станцией, 2 насоса, аналоговый и дискретный датчики уровня или 4 дискретных датчика уровня.
Функциональные возможности контроллеров для управления насосами
Управление насосами для регулирования давления
СУНА-121 обеспечивает поддержание заданного давления в системе. Работа алгоритмов осуществляется по аналоговым или дискретным датчикам.
Управление насосами для регулирования уровня
СУНА-121 поддерживает заданное значения уровня в системе. Алгоритмы ориентируются на показания дискретных или аналоговых датчиков.
СУНА-121 контролирует работоспособность каждого насоса по датчику перепада давления.
Для защиты двигателя насоса от перегрева СУНА-121 контролирует температуру с помощью резистивных датчиков температуры. В настройках защит контроллера указывается аварийная граница сопротивления.
Для защиты насосов СУНА-121 контролирует наличие воды в системе по датчику сухого хода.
Каждый насос может иметь один из трех статусов: основной, резервный, отключен. При выходе из строя основного насоса до восстановления его работоспособности СУНА-121 включает в работу резервный насос.
Алгоритмы для управления насосами
|
№ алгоритма |
Название алгоритма |
Описание алгоритма |
Пример |
|
01.00 |
Чередование 2-х насосов. |

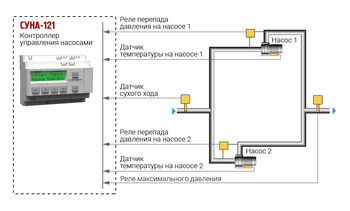

Управление насосной станцией из двух насосов одного типоразмера. |
 |
|
02.00 |
Чередование 3-х насосов. |
Управление насосной станцией из трех насосов одного типоразмера. |
 |
|
03.00 |
Регулирование давления 2-мя насосами по реле давления. |
Управление насосной станцией из двух насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналам от дискретных датчиков выходного давления. |
 |
|
04.00 |
Регулирование давления 2-мя насосами по аналоговому датчику давления. |
Управление насосной станцией из двух насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналу от аналогового датчика давления. |
 |
|
05.00 |
Регулирование давления 3-мя насосами по аналоговому датчику давления. |
Управление насосной станцией из трех насосов одного типоразмера. Регулирование давления на выходе насосной станции обеспечивается включением/отключением необходимого количества насосов по сигналу от аналогового датчика давления. |
 |
|
06.00 |
Заполнение или осушение резервуара 2-мя насосами по дискретным датчикам уровня. |
Управление насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1 по показаниям дискретных датчиков уровня. |
 |
|
07.00 |
Заполнение или осушение резервуара 2-мя насосами по аналоговому датчику уровня. |
Управление насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1 по показаниям аналогового датчика уровня. |
 |
|
08.00 |
Заполнение или осушение резервуара 3-мя насосами по аналоговому датчику уровня. |
Управления насосной станцией из трех насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем наполнения или осушения1 по показаниям аналогового датчика уровня. |
 |
| 09.00 | Канализационная насосная станция, осушение резервуара 2-мя насосами | Управление канализационной насосной станцией из двух насосов одного типоразмера. Контроллер обеспечивает поддержание уровня жидкости в резервуаре путем осушения по показаниям аналогового и дискретного датчиков уровня или 4 дискретных датчиков уровня. |
 |
|
1 - Логика управления на «осушение» или «заполнение» устанавливается пользователем в настройках контроллера. |
|||
Модификации
* Прошивка осуществляется с помощью конфигуратора, который находится в разделе Документация.
Дополнительные возможности
Конфигурирование контроллера для управления насосами с ПК

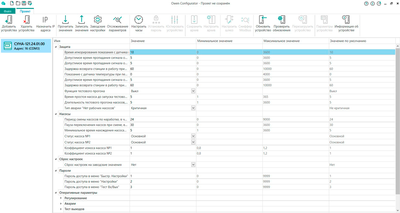

Контроллер СУНА-121 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости.
При прошивке на алгоритм 09 необходимо докупить интерфейсную плату ПР-ИП485 для подключения модулей измерения тока МЭ110-224.1Т.
Наличие интерфейса RS-485 на борту контроллеров, позволяет включать их в системы диспетчеризации. Информацию с приборов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы. В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для СУНА-121.
При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.
