СУНА-122 контроллер для каскадного управления насосами совместно с преобразователем частоты
Алгоритмы для каскадного управления насосами

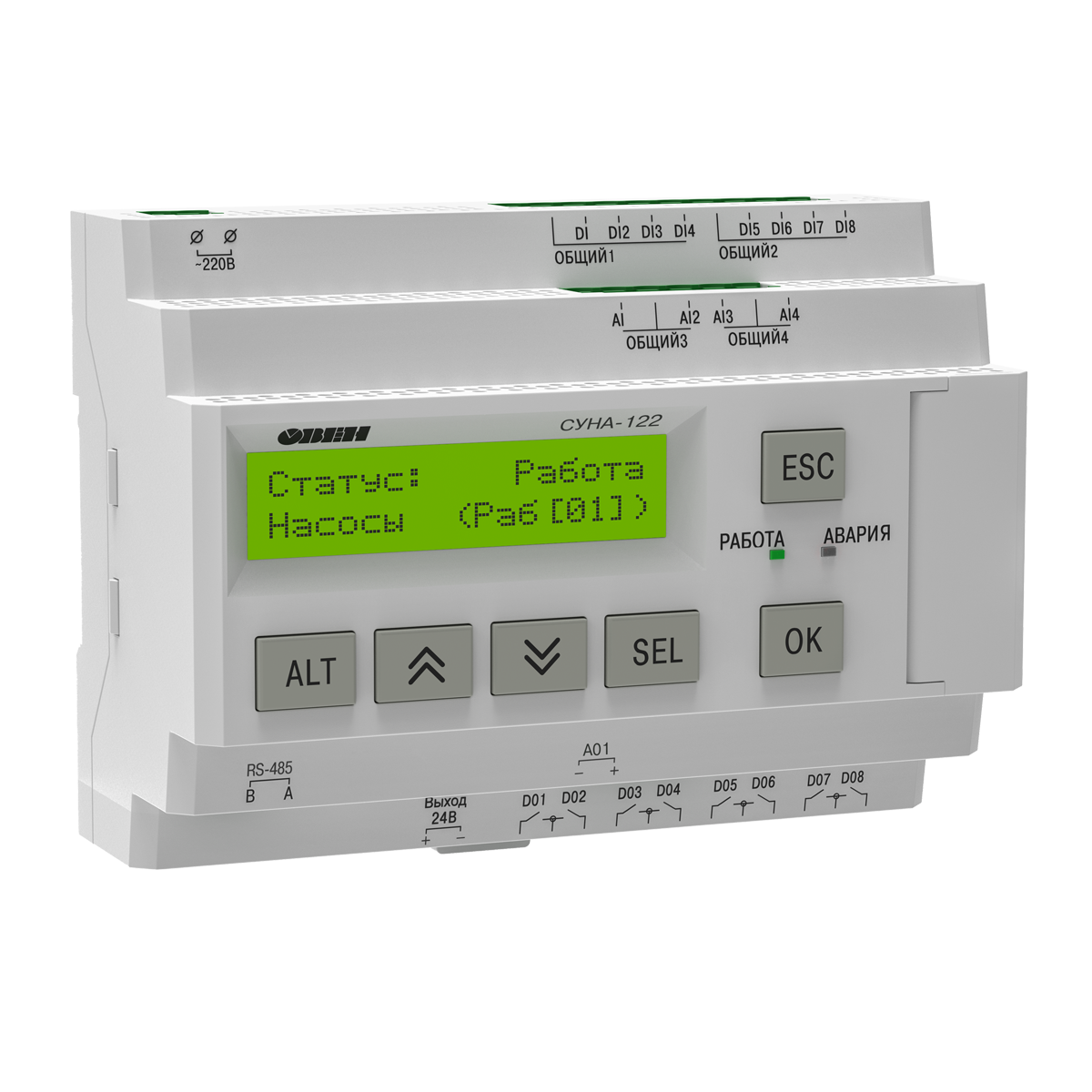

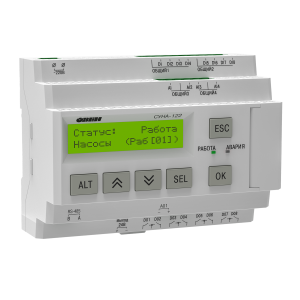

СУНА-122 - контроллер с готовыми алгоритмами для управления насосными группами совместно с частотным преобразователем. Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.
Применение каскадного контроллера СУНА-122 совместно с преобразователем частоты ОВЕН ПЧВ в системе управления насосами позволяет:
- осуществить каскадное управление, чередование и автоматическое выравнивание насосов по наработке
- снизить затраты на потребление электроэнергии
- обеспечить точное поддержание заданного давления и равномерный износ насосов
- защитить все насосы системы от аварийных ситуаций
- сэкономить на покупке и установке частотных преобразователей для ведомых двигателей
Функциональные возможности контроллеров для управления насосами

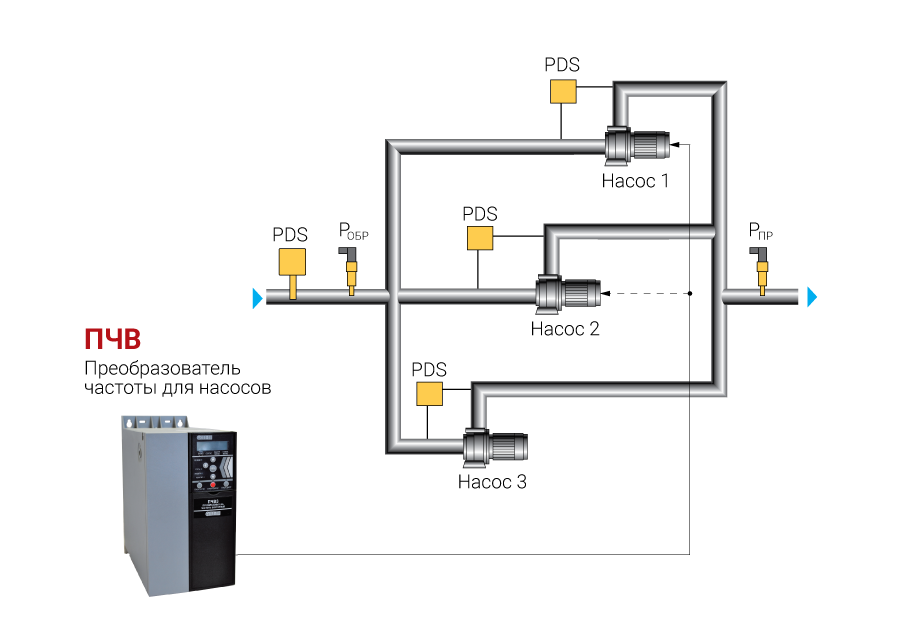

Частотное управление насосами для регулирования давления
Частотное управление насосами позволяет обеспечить точное поддержание заданного давления в системе. Алгоритмы ориентируются на показания аналоговых датчиков давления.
Частотное управление насосами для регулирования давления
Частотное управление насосами позволяет обеспечить точное поддержание заданного давления в системе. Алгоритмы ориентируются на показания аналоговых датчиков давления.

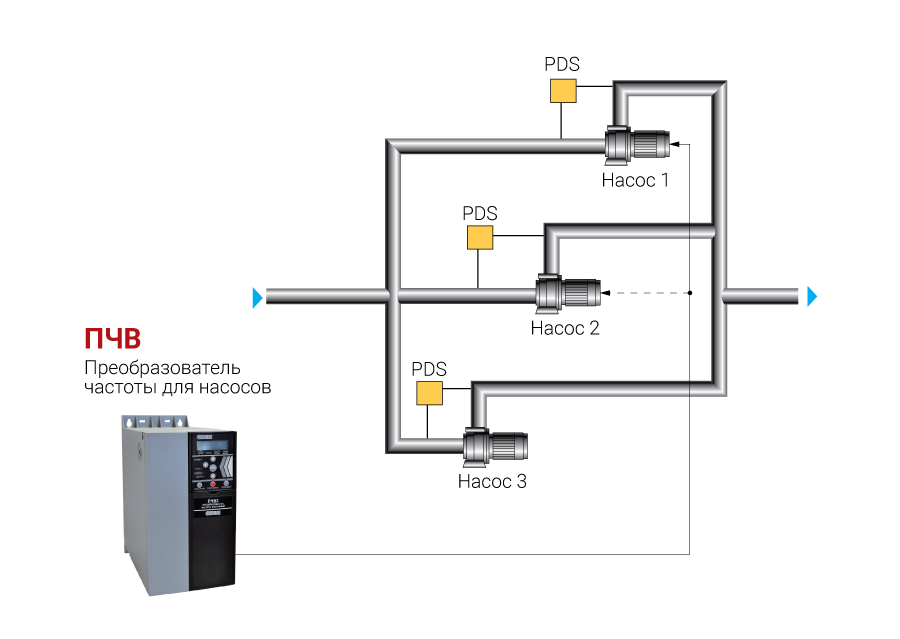

Контроль перепада давления на насосах
СУНА-122 контролирует работоспособность каждого насоса по датчику перепада давления.
Для защиты насосов СУНА-122 контролирует наличие воды в системе по датчику сухого хода.
В контроллеры СУНА-122 заложен алгоритм аварийной стратегии. Выход из строя частотного преобразователя не приведет к остановке системы, контроллер зафиксирует аварию, но продолжит работу за счет насосов работающих от сети.
Каждый насос может иметь один из трех статусов: основной, резервный, отключен. При выходе из строя основного насоса до восстановления его работоспособности СУНА-122 включает в работу резервный насос.
Алгоритмы для каскадного управления насосами
Каскадный контроллер СУНА-122 выпускается в 5-и модификациях и позволяет реализовать следующие алгоритмы каскадного управления насосными группами:
|
№ алгоритма |
Название алгоритма |
Описание алгоритма |
Пример |
|
05.10 |
Регулирование давления (3 насоса) по аналоговому датчику давления |
1 частотный преобразователь, постоянный мастер без чередования |
 |
|
05.20 |
1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса |
 |
|
|
05.30 |
1 частотный преобразователь, переменный мастер с чередованием |
|
|
|
04.20 |
Регулирование давления (2 насоса) по аналоговому датчику давления |
1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса |
 |
|
07.20 |
Регулирование уровня (2 насоса) по аналоговому датчику уровня |
1 частотный преобразователь, постоянный мастер с чередованием по времени наработки каждого насоса |
 |
Модификации
Дополнительные возможности

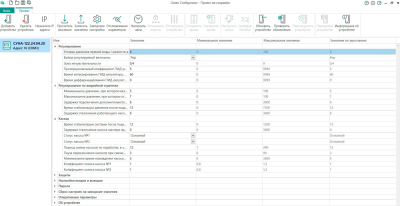

Конфигурирование контроллера для каскадного управления насосами с ПК
Контроллер СУНА-122 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости.
Наличие интерфейса RS-485 позволяет включать СУНА-122 в системы распределенной диспетчеризации. Информацию с приборов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы. В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для СУНА-122
При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.
