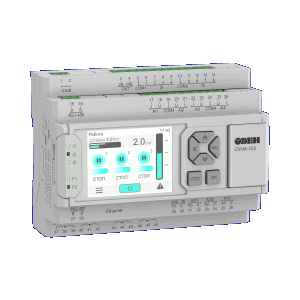

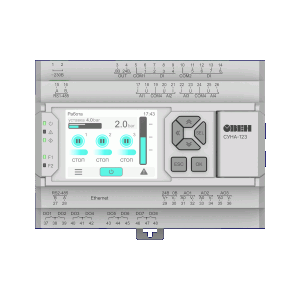

СУНА-123 контроллер насосных групп для насосов с прямым пуском или одним общим ПЧ
Готовые алгоритмы управления насосами
СУНА-123 - контроллер для автоматизации насосных станций с 2-3 насосами, объединяющий возможности прямого пуска и каскадного регулирования с одним преобразователем частоты на группу. Благодаря предустановленным алгоритмам настройка прибора осуществляется без программирования.
Контроллер СУНА-123 поддерживает шесть алгоритмов работы - в зависимости от технологической задачи прибор может управлять насосами как в режиме прямого пуска, так и плавно регулировать производительность всей группы через ПЧ, работая с аналоговыми и дискретными датчиками.
Преимущества
Возможности
- Чередование до 3-х насосов с равномерной выработкой ресурса.
- Резервирование насосов — автоматическое переключение на резервный насос при выходе из строя основного.
- Управление насосами для поддержания заданного давления или уровня в системе. Работа алгоритмов осуществляется по аналоговым или дискретным датчикам.
- Управление канализационной насосной станцией путем понижения уровня жидкости резервуара с контролем тока двигателей.
- Контроль работоспособности каждого насоса по датчику перепада давления.
- Контроль температуры (в алгоритмах без ПЧ) для защиты двигателя от перегрева с помощью резистивных датчиков температуры.
- Контроль наличия воды в системе по датчику сухого хода для защиты насосов.
- Контроль аварийных ситуаций, фиксация сбоев и ведение журнала аварий.
- В случае возникновения неисправностей контроллер автоматически переходит в безопасный режим работы по аварийной стратегии.
Технические характеристики
|
Корпус |
|
|
На DIN-рейку 35 мм |
123×96×62 мм |
|
Степень защиты корпуса |
IP20 |
|
Масса, не более |
0,6 кг |
|
Питание |
|
|
Напряжение питания |
~90…264 В при 50 Гц |
|
Внутренний источник питания |
=21,6..26,4В (=24 В), 100 мА |
|
Коммуникационные интерфейсы |
|
|
Количество портов |
2 × RS-485 |
|
Поддерживаемые протоколы |
Modbus RTU / ASCII |
|
Режим работы |
Master / Slave |
|
Количество портов |
1 × Ethernet |
|
Поддерживаемые протоколы |
Modbus TCP |
|
Режим работы |
Master / Slave |
|
Входы |
|
|
Дискретные |
8 × DI |
|
Подключаемые датчики |
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» |
|
Аналоговые |
4 × AI |
|
Подключаемые сигналы |
Pt1000, NTC, РТС, 4…20 мА |
|
Выходы |
|
|
Дискретные |
8 × DO |
|
Тип выходного устройства
|
Электромагнитное реле 5 А при напряжении до ~250 В и cos φ > 0,95 3 А при напряжении до =30 В |
|
Аналоговые |
3 × AO |
|
Подключаемые сигналы |
универсальный: 4...20 мА / 0...10 В |
|
Эксплуатация |
|
|
Рабочая температура |
-20…+55 ⁰С |
|
Средний срок службы |
8 лет |
|
Гарантия |
2 года |
Готовые алгоритмы управления насосами
|
Алгоритм 01 |
Чередование 2 или 3 насосов |
|
|
Алгоритм 02 |
Управление 2 насосами по реле давления |
|
|
Управление 3 насосами по аналоговому датчику давления |
|
|
|
Алгоритм 03 |
Заполнение или осушение резервуара 2 насосами по дискретным датчикам уровня |
|
|
Заполнение или осушение резервуара 3 насосами по аналоговому датчику уровня |
|
|
|
Алгоритм 04 |
Осушение резервуара КНС 2 насосами по аналоговому и дискретному датчикам уровня или 4 дискретным датчикам уровня |
|
|
Алгоритм 05 |
Управление 2 или 3 насосами по аналоговому датчику давления с одним ПЧ на группу. Режим работы ПЧ и насосов: постоянный мастер без чередования постоянный мастер с чередованием по времени наработки переменный мастер с чередованием |
|
|
Алгоритм 06 |
Управление 2 насосами по аналоговому датчику уровня с одним ПЧ на группу. Режим работы ПЧ и насосов: постоянный мастер с чередованием по времени наработки |
|
Габаритные и установочные размеры
Модификации
