Температурный нормирующий преобразователь с выходом 4…20мА. НПТ-2.

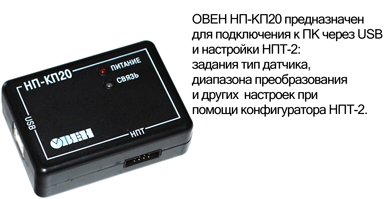

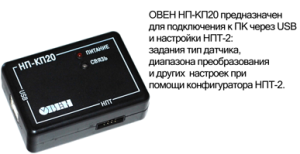

Преобразователь ОВЕН НПТ-2, совместно с измерительными датчиками, предназначен для преобразования значения температуры в унифицированный сигнал постоянного тока 4…20 мА. Преобразователь предназначен для работы с термопарами по ГОСТ Р 8.585-2001 и термометрами сопротивления по ГОСТ Р 8.625-2006. НПТ-2, применяются во вторичной аппаратуре систем автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности, в том числе подконтрольных Ростехнадзору, а также в коммунальном хозяйстве, диспетчеризации, телемеханических информационно-измерительных комплексах и т. д.
Возможности
- Подключать отечественные датчиками температуры к контроллерам зарубежных производителей
- Увеличивать длину линии связи «измерительный прибор \ датчик температуры»
- Подключить к одному датчику несколько измерителей
- Снизить влияние помех на линию связи «прибор \ датчик»
Достоинства
- Высокая точность, погрешность измерения для ТП 0,5%, для ТС 0,25%
- ОВЕН НПТ-2 внесен в реестр средств измерений РФ
- Высокая разрешающая способность. Дискретность выходного сигнала 4…20мА составляет не более 8мкА
- Высокая надежность. ОВЕН НПТ-2 соответствует требованиям ГОСТ по электромагнитной совместимости с критерием качества функционирования А
- Высокая временная стабильность. ОВЕН НПТ-2 в течении всего срока службы не требует построек
- Широкий диапазон рабочих температур окружающий среды: -40…+85°С
- Широкий набор диапазонов преобразования температур (см. таблицу Диапазоны преобразования)
|
Диапазон преобразования «температуры в 4…20мА», оС |
Код диапазона |
Тип сенсора |
Полное название нормирующего преобразователя |
|
-50...+180оC |
01 |
50М (α=0,00428оС-1) |
НПТ-2.01.1.2 |
|
-50...+50оC |
11 |
НПТ-2.11.1.2 |
|
|
0...+50оC |
21 |
НПТ-2.21.1.2 |
|
|
0...+100оC |
31 |
НПТ-2.31.1.2 |
|
|
0...+150оC |
41 |
НПТ-2.41.1.2 |
|
|
-50...+180оC |
06 |
100М (α=0,00428оС-1) |
НПТ-2.06.1.2 |
|
-50...+50оC |
16 |
НПТ-2.16.1.2 |
|
|
0...+50оC |
26 |
НПТ-2.26.1.2 |
|
|
0...+100оC |
36 |
НПТ-2.36.1.2 |
|
|
0...+150оC |
46 |
НПТ-2.46.1.2 |
|
|
-50...+150оC |
56 |
НПТ-2.56.1.2 |
|
|
-50...+500оC |
02 |
100П (α=0,00391оС-1) |
НПТ-2.02.1.2 |
|
-100...+100оC |
12 |
НПТ-2.12.1.2 |
|
|
0...+100оC |
22 |
НПТ-2.22.1.2 |
|
|
0...+150оC |
32 |
НПТ-2.32.1.2 |
|
|
0...+300оC |
42 |
НПТ-2.42.1.2 |
|
|
0...+500оC |
52 |
НПТ-2.52.1.2 |
|
|
-50...+500оC |
03 |
Pt100 (α=0,00385оС-1) |
НПТ-2.03.1.2 |
|
-100...+100оC |
13 |
НПТ-2.13.1.2 |
|
|
0...+100оC |
23 |
НПТ-2.23.1.2 |
|
|
0...+150оC |
33 |
НПТ-2.33.1.2 |
|
|
0...+300оC |
43 |
НПТ-2.43.1.2 |
|
|
0...+500оC |
53 |
НПТ-2.53.1.2 |
|
|
-40...+600оC |
04 |
ДТПL (хромель-капель) |
НПТ-2.04.1.2 |
|
0...+400оC |
14 |
НПТ-2.14.1.2 |
|
|
0...+600оC |
24 |
НПТ-2.24.1.2 |
|
|
0...+800оC |
34 |
НПТ-2.34.1.2 |
|
|
-40...+800оC |
05 |
ДТПК (хромель-алюмель) |
НПТ-2.05.1.2 |
|
0...+400оC |
15 |
НПТ-2.15.1.2 |
|
|
0...+600оC |
25 |
НПТ-2.25.1.2 |
|
|
0...+1000оC |
35 |
НПТ-2.35.1.2 |
|
|
0...+1300оC |
45 |
НПТ-2.45.1.2 |
|
Наименование |
Значение |
|
Номинальное значение напряжения питания (постоянного тока) |
24 В |
|
Диапазон допустимых напряжений питания (постоянного тока) |
12 – 36 В |
|
Диапазон выходного тока преобразователя |
4 – 20 мА |
|
Функция преобразования входных сигналов |
линейная |
|
Нелинейность преобразования, не хуже |
±0,2% |
|
Разрядность цифро-аналогового преобразователя, не менее |
12 бит |
|
Сопротивление каждого провода соединяющего преобразователь с термометром сопротивления, Ом, не более |
30 |
|
Сопротивление линии связи с термоэлектрическим преобразователем, Ом, не более |
100 |
|
Номинальное значение сопротивления нагрузки |
250 Ом ±5 % |
|
Максимальное допустимое сопротивление нагрузки |
1200 Ом |
|
Пульсации выходного сигнала |
0,6% |
|
Время установления рабочего режима для преобразователя (предварительный прогрев) после включения напряжения питания, не более |
30 мин |
|
Время установления выходного сигнала после скачкообразного изменения входного, не более |
1 с |
|
Время непрерывной работы |
круглосуточно |
|
Габаритные размеры |
Ø45х13±1 мм |
|
Масса, не более |
100 г |
|
Средняя наработка на отказ, не менее |
500 000 ч |
|
Средний срок службы, не менее |
12 лет |
 |
* Расчет сопротивления нагрузки производится по формуле: RН (Ом) = (UПИТ – 12) В / 0,020 А
