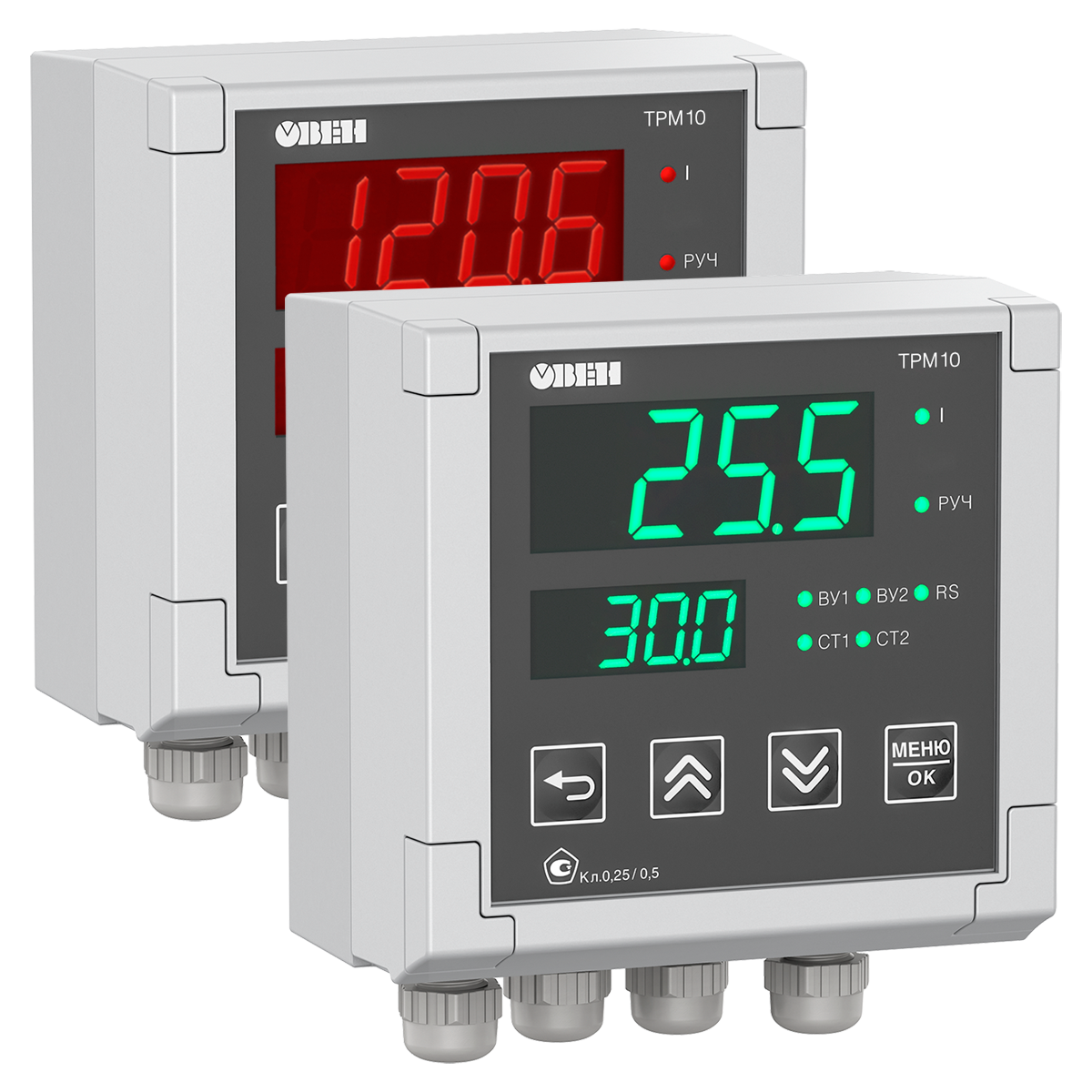

ТРМ10 обновленный ПИД-регулятор с RS-485
Функциональные возможности ПИД-регулятора ОВЕН ТРМ10
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
- ПИД-регулирование измеренной величины по логике «нагревателя» или «холодильника».
- Автонастройка ПИД-регулятора для автоматического подбора коэффициентов.
- Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2.
-
Сигнализация о возникновении аварийной ситуации двух типов:
- о выходе регулируемой величины за заданные пределы;
- об обрыве в цепи регулирования (LBA).
- Бесконтактное управление нагрузкой через внешнее твердотельное реле.
- Встроенный интерфейс RS-485 (протокол Modbus ASCII/RTU).
- Настройка ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора.
- Настройки защиты изменения параметров для ограничения доступа неквалифицированного персонала.
Технические характеристики
Параметр |
Значение |
|||
Напряжение питания переменного тока |
~90…264 В (номинальное 230 В) |
|||
Частота напряжения питания |
50, 60 Гц |
|||
Потребляемая мощность |
не более 10 ВА |
|||
Напряжение встроенного источника питания нормирующих преобразователей |
24 ± 2,4 В (только для исполнения без RS-485) |
|||
Максимально допустимый ток источника питания |
50 мА |
|||
Универсальные входы |
||||
Количество универсальных входов |
1 |
|||
Функции входа 1 |
Измерительный |
|||
Функции входа 2 |
Дополнительный (дистанционный пуск и останов регулирования) |
|||
Время опроса входа: |
Не более 1 секунды |
|||
Типы входных датчиков и сигналов |
см. таблицу «Характеристики измерительных датчиков» |
|||
Предел основной приведенной погрешности измерения |
||||
- для термоэлектрических преобразователей с включенной компенсацией холодного спая |
±0,5 % |
|||
- для остальных видов датчиков |
±0,25 % |
|||
Выходные устройства |
||||
Количество выходных устройств |
2 |
|||
Типы выходных устройств |
Р, К, С, Т, И, У |
|||

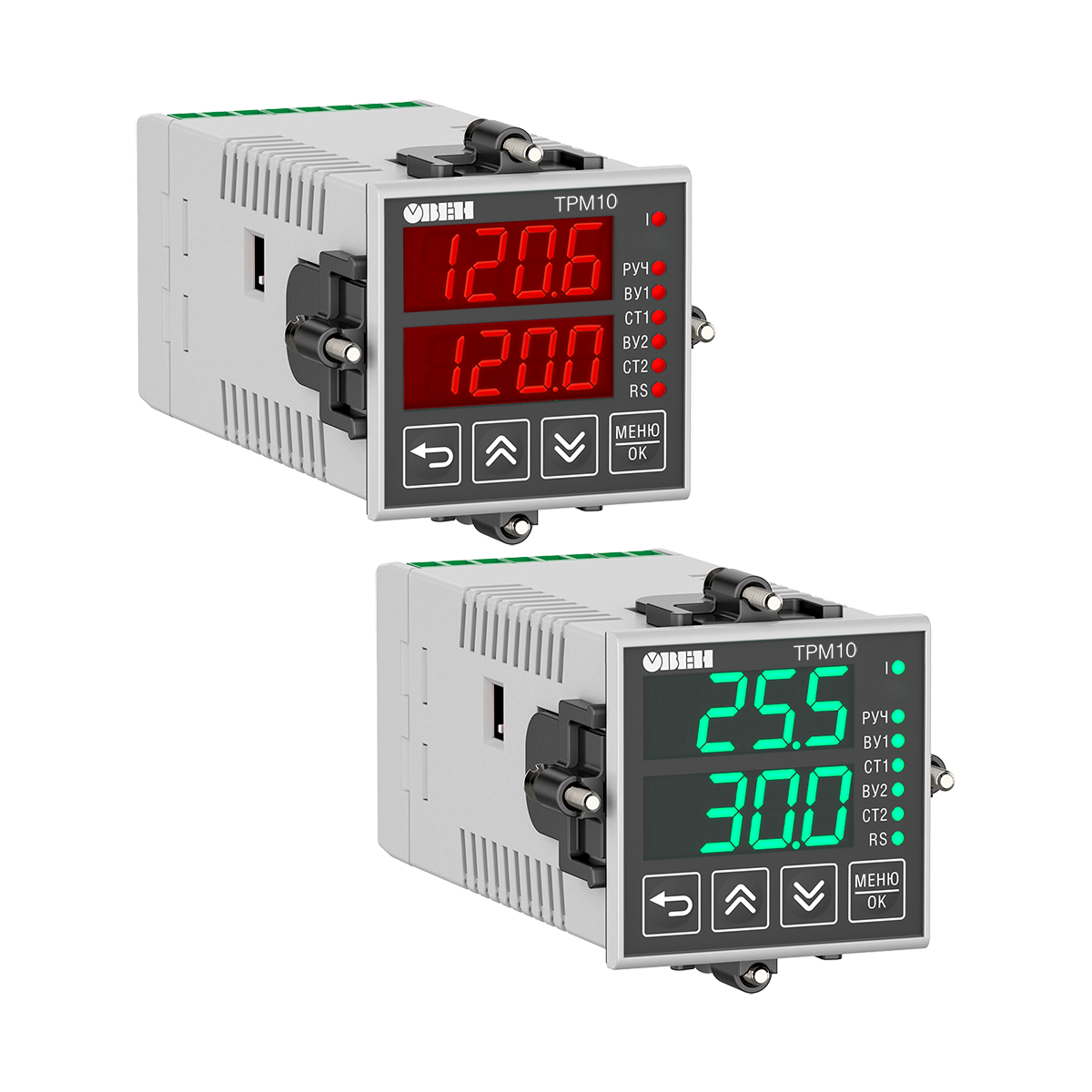

Корпус |
||||

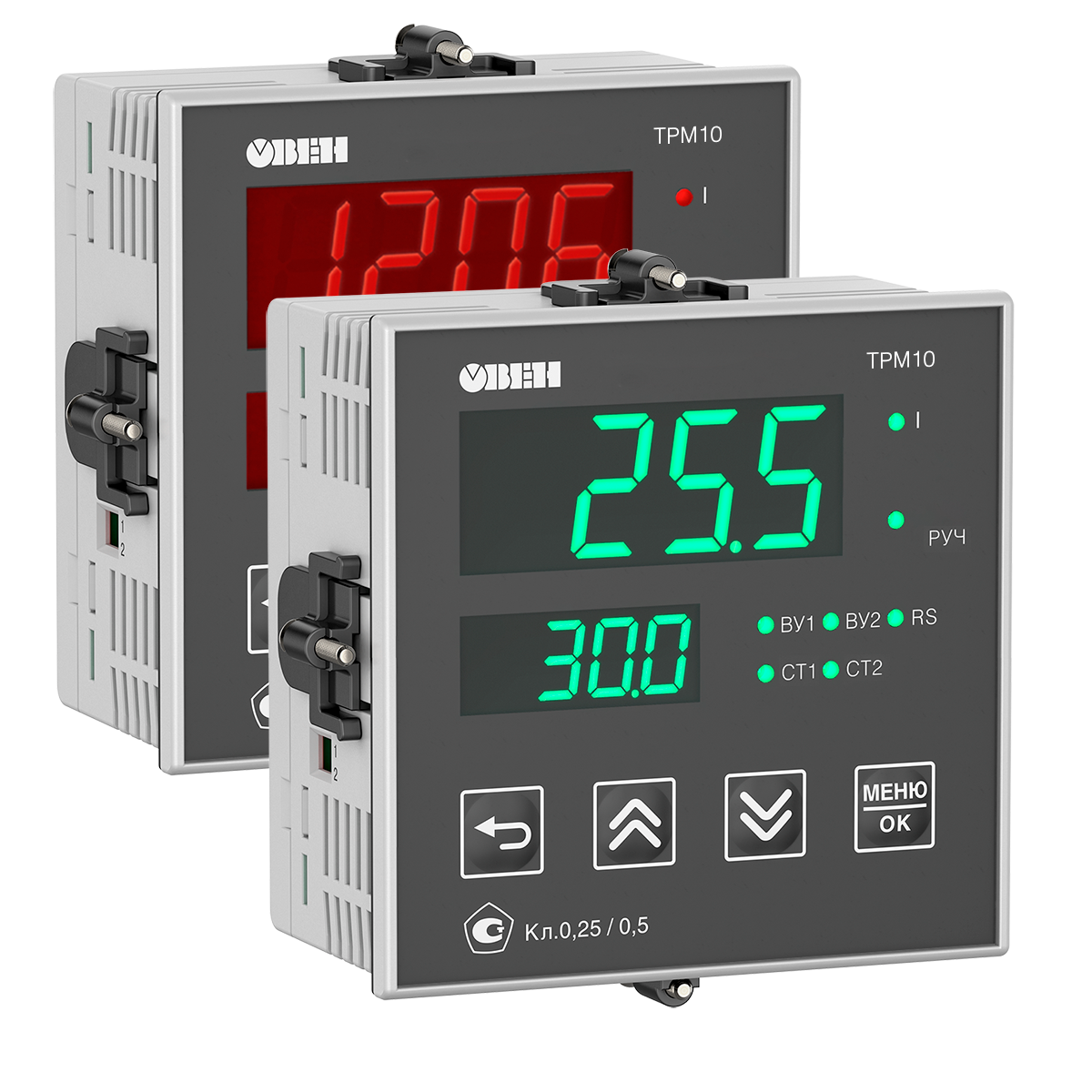

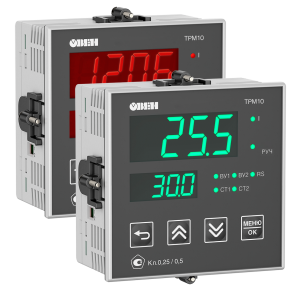

Щитовой Щ1 |
96×96×53 мм, IP54* |
|||

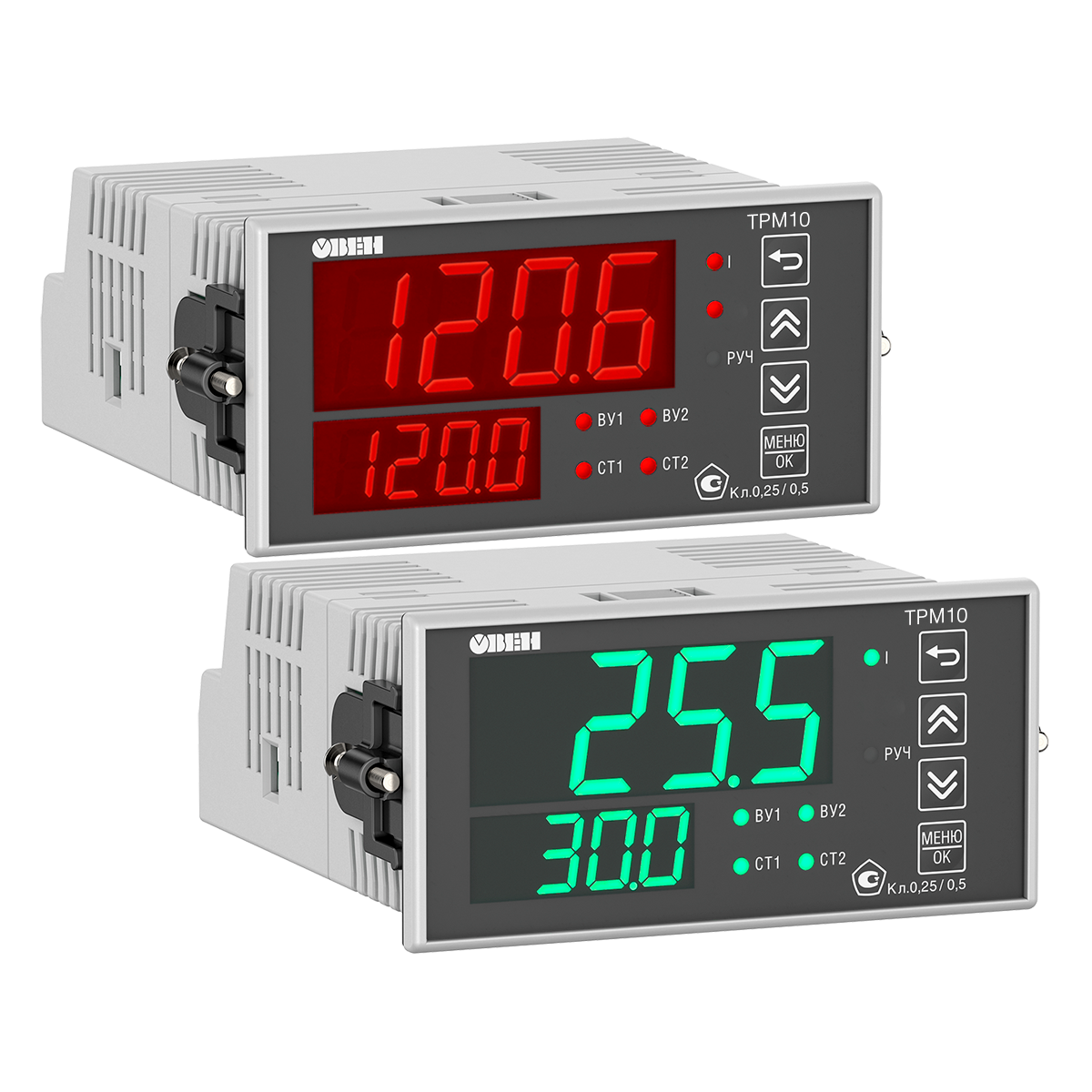

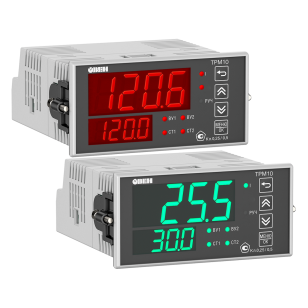

Щитовой Щ2 |
96×48×100 мм, IP54* |
|||

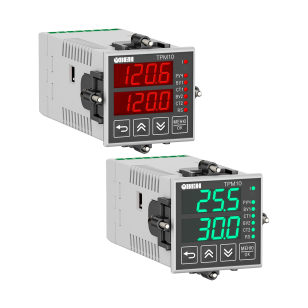

Щитовой Щ5 |
48×48×103 мм, IP54* |
|||

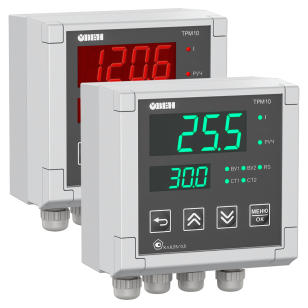

Настенный Н |
110×130×69 мм, IP66** |
|||

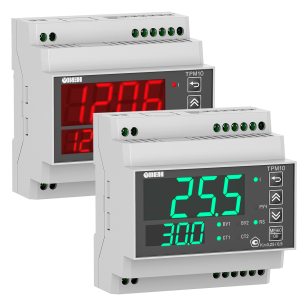

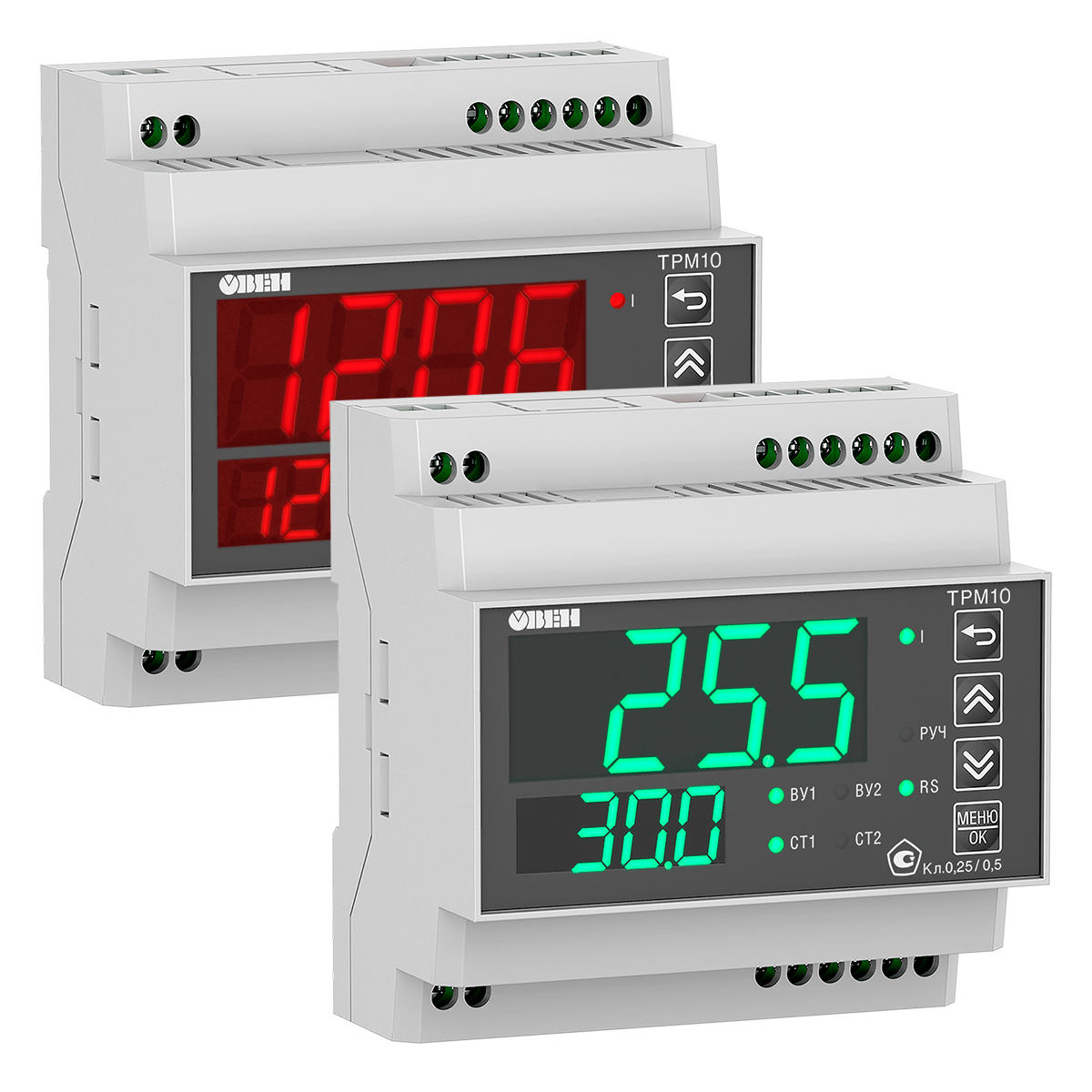

DIN-реечный |
88×90×59 мм, IP20 |
|||
* со стороны передней панели |
||||
Условия эксплуатации |
||||
Температура окружающего воздуха |
–40...+50 °С |
|||
Атмосферное давление |
84...106,7 кПа |
|||
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) |
Не более 85 % |
Характеристики выходных устройств |
||||
Обозначение |
Тип выходного устройства (ВУ) |
Электрические характеристики |
||
Р |
электромагнитное реле |
Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В |
||
К |
транзисторная оптопара n-p-n типа |
Постоянный ток не более 400 мА при постоянном напряжении не более 60 В |
||
С |
симисторная оптопара |
Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В |
||
И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки |
||
У |
цифроаналоговый преобразователь «параметр–напряжение 0…10 В» |
Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В |
||
Т |
выход для управления твердотельным реле |
Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В |

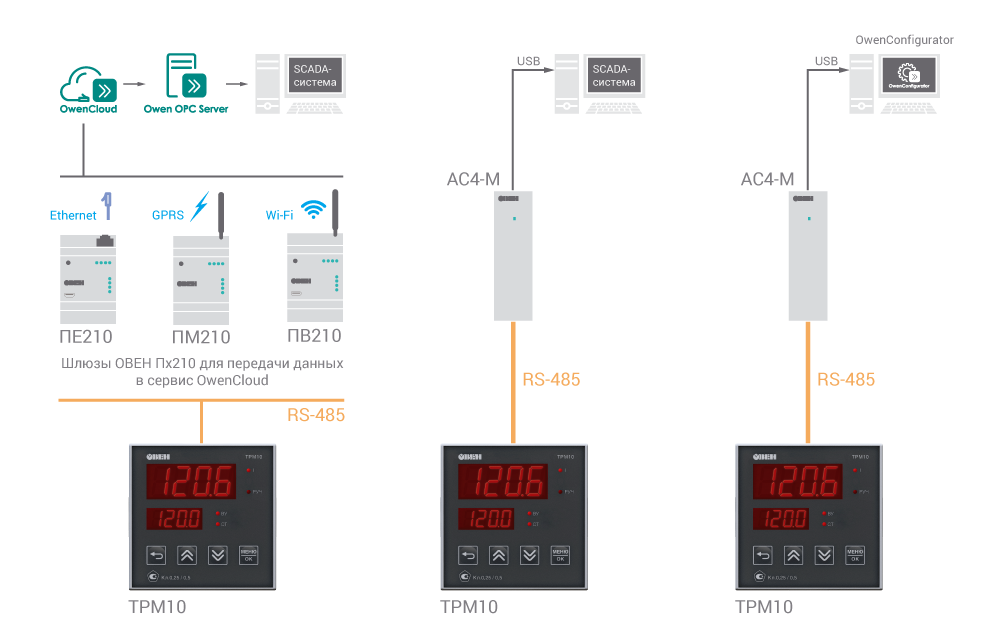

Диспетчеризация
Наличие интерфейса RS-485 позволяет включать ТРМ10 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу ModbusRTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования, для проведения автоматизированного оперативного контроля и управления.

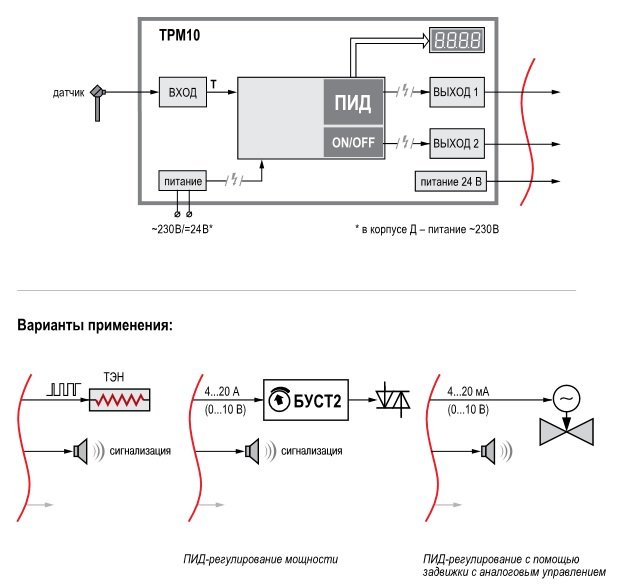

Функциональная схема прибора
Универсальный измерительный вход
ПИД-регулятор ОВЕН ТРМ10 имеет один универсальный вход (вход 1) для подключения датчиков следующих типов:
- термопреобразователей сопротивления ТСМ 50М, 100М, ТСП 50П, 100П, Pt100, Pt1000 и др.
- термопар ТХК(L), TXA(К), THH(N), ТЖК(J), ТПП(S), ТПП(R), ТПР(В) и др.;
- датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА и напряжения 0…1 В.
Дополнительный вход для дистанционного управления
К дополнительному входу (вход 2) ТРМ10 подключается внешняя кнопка для дистанционного пуска/остановки регулирования.
Цифровая фильтрация и коррекция входного сигнала
ОВЕН ТРМ10 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»), а для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.
ПИД-регулятор
Прибор ОВЕН ТРМ10 осуществляет ПИД-регулирование измеренной величины, управляя «нагревателем» или «холодильником». Настройка коэффициентов ПИД-регулятора на объекте осуществляется автоматически (автонастройка).
Терморегулятор ОВЕН ТРМ10 управляет нагрузкой одним из двух методов:
- импульсным (если выход ПИД-регулятора – э/м реле, транзисторная оптопара), симисторная оптопара, выход для управления внешним твердотельным реле);
- аналоговым (если выход ПИД-регулятора – ЦАП 4...20 мА или 0...10 В).
Аварийная сигнализация о выходе регулируемой величины за заданные пределы
Терморегулятор ОВЕН ТРМ10 контролирует нахождение регулируемой величины в заданных пределах. Прибор выдает аварийный сигнал по различным условиям относительно текущего значения измеренной величины. Эти условия аварийной сигнализации задаются пользователем при настройке.
Сигнализация об обрыве контура регулирования (LBA)
Эта функция позволяет определить аварию в контуре регулирования. Прибор контролирует скорость регулируемой величины и выдает сигнал, если при подаче максимального управляющего воздействия измеряемое значение регулируемой величины не меняется в течение определенного времени.
