ТРМ1032 регулятор для отопления и ГВС с транзисторными ключами

Краткое описание

Функциональные возможности

Типовые схемы

Диспетчеризация

Конфигурирование с ПК

Модификации

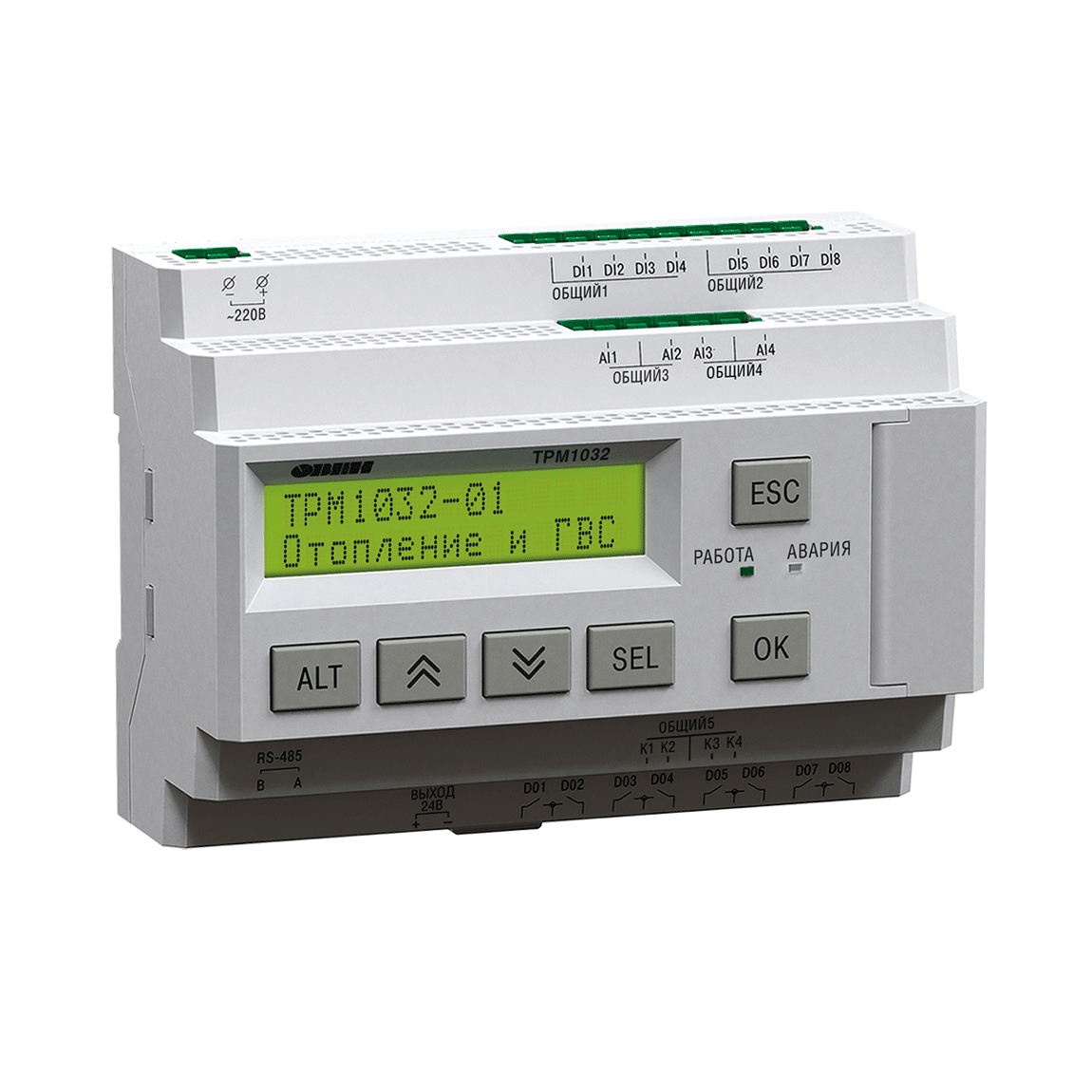

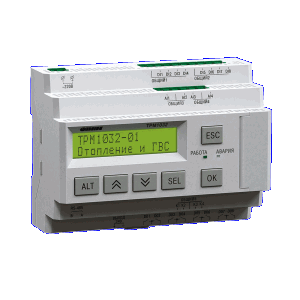

ТРМ1032 - контроллер с готовым алгоритмом регулирования температуры в системах отопления и ГВС. Предназначен для применения в индивидуальных и центральных тепловых пунктах (ИТП и ЦТП) и котельных. Регулятор отопления и ГВС поддерживает температуру по заданной уставке или отопительному графику, управляет запорно-регулирующим клапаном (КЗР), циркуляционными насосами,  поддерживает давление системы, управляя контуром подпитки.

Преимущества

• Универсальность. ТРМ1032 - специализированный контроллер с готовым алгоритмом, подходит для применения в схемах ИТП и ЦТП.
• Безопасность. ТРМ1032 своевременно предупреждает диспетчера о неполадках в работе системы.
• Простота. ТРМ1032 не требует программирования, это позволяет ввести прибор в эксплуатацию в течении часа.
• Погодозависимость. Для поддержания комфортного микроклимата в помещениях ТРМ1032 использует погодозависимое регулирование температуры отопительных контуров.
• Экономичность. Режимы экономии ориентируют прибор на работу по оптимальной уставке в дневное или ночное время.
• Диспетчеризация. Интерфейс RS-485 и открытая карта регистров делают возможным включение ТРМ1032 в систему удаленной диспетчеризации (SCADA, OPC).

Функциональные возможности

Уставку отопительных контуров ТРМ1032 регулирует по графику, что позволяет поддерживать комфортную температуру в помещениях при изменении температуры наружного воздуха. В случае аварии уличного датчика ТРМ1032 заменит уставку отопления среднесуточной уличной температурой и продолжит регулирование.

Защита от превышения Тобр

ТРМ1032 регулирует температуру обратного теплоносителя в соответствии с графиком, указанном в настройках прибора. Поддержание температуры обратной сетевой воды позволяет избежать штрафов от теплоснабжающей организации.

Типовые схемы

Автоматическое управление контуром отопления в ИТП и ЦТП

Автоматическое управление контуром ГВС в ИТП и ЦТП

Автоматическое управление двумя независимыми контурами отопления в ИТП и ЦТП

Автоматическое управление двумя независимыми контурами ГВС в ИТП и ЦТП

Автоматическое управление двумя независимыми контурами одноступенчатой ГВС и отопления в ИТП и ЦТП

Автоматическое управление двумя независимыми контурами двухступенчатой ГВС и отопления в ИТП и ЦТП

Условные обозначения

Тн – датчик температуры наружного воздуха Тобр – датчик температуры обратного теплоносителя Тк – датчик температуры  в контуре

PDSнц - реле перепада давления на циркуляционных насосах PDSнп - реле перепада давления на подпиточном насосе  PSподп - реле давления (прессостат) для работы подпитки

Диспетчеризация

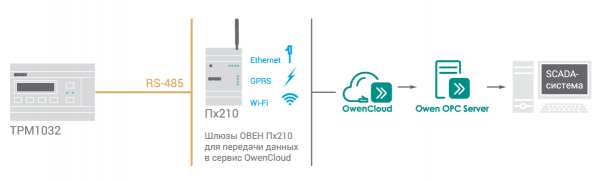

Наличие интерфейса RS-485 на борту контроллеров, позволяет включать их в системы диспетчеризации. Информацию с приборов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы. В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для ТРМ1032.

При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.

Конфигурирование с ПК

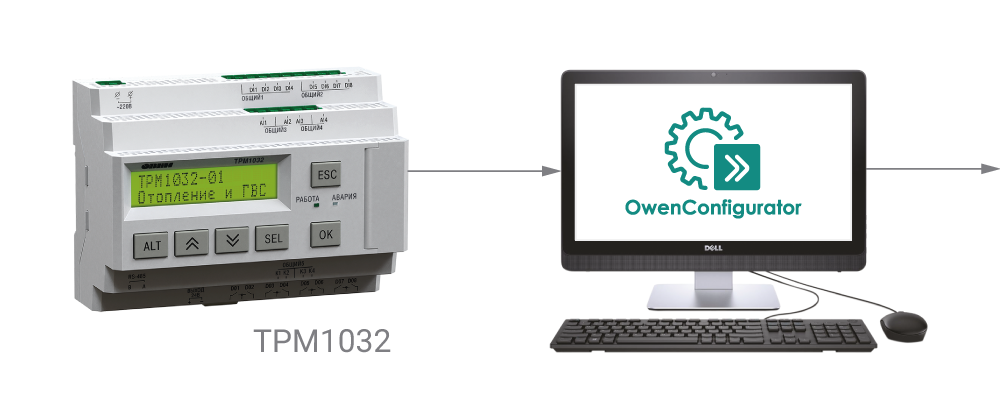

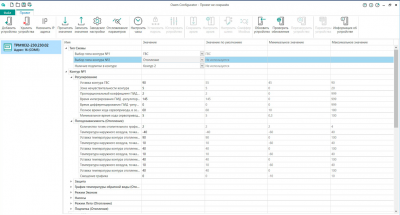

Контроллер ТРМ1032 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB.  Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости. Также в конфигураторе есть возможность отслеживать изменения параметров в режиме «реального времени».



Модификации
