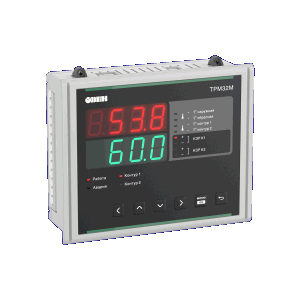

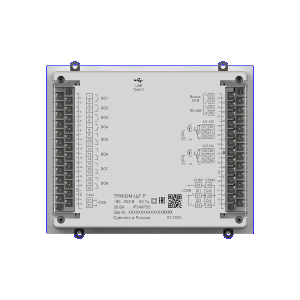

ТРМ32М регулятор для двухконтурных систем отопления и ГВС
ТРМ32М — щитовой регулятор с готовыми алгоритмами управления одним или двумя контурами отопления и горячего водоснабжения.
ТРМ32М обеспечивает погодозависимое регулирование отопления, поддержание температуры ГВС, управление насосами и клапанами, контроль аварий и передачу данных в системы диспетчеризации.
Прибор предназначен для работы в индивидуальных, центральных и блочных тепловых пунктах, а также в котельных. Применяется в прямых и смесительных контурах отопления, контурах ГВС и системах с теплообменниками и бойлерами.
Преимущества
-
Погодозависимое регулирование отопленияРасчет уставки по отопительному графику в зависимости от температуры наружного воздуха с плавным выходом на заданное значение.
-
Управление насосными группамиРабота с двумя циркуляционными насосами на контур, автоматическое резервирование и перезапуск
-
Защита оборудования и контроль аварийКонтроль обрыва и неисправности датчиков температуры, аварийная остановка регулирования, перевод КЗР в аварийное положение, архив аварий и индикация кодов неисправностей, сброс аварий с панели, внешней кнопкой или по сети.
-
Готовые алгоритмы управленияВстроенные ПИД-алгоритмы с автонастройкой для контуров отопления и ГВС без необходимости программирования.
-
Контроль температуры обратной водыКоррекция уставки отопления при превышении температуры обратки для защиты теплосети.
-
Удобная настройка и обслуживаниеНастройка с лицевой панели прибора, конфигурирование через ПО Owen Configurator, режим «Тест» для пусконаладочных работ, системный пароль для защиты параметров, часы реального времени.
Технические характеристики
|

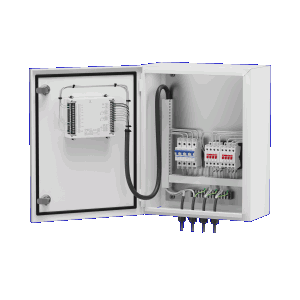

Корпус |
|
|

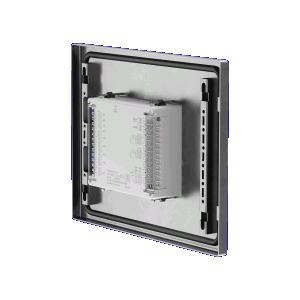

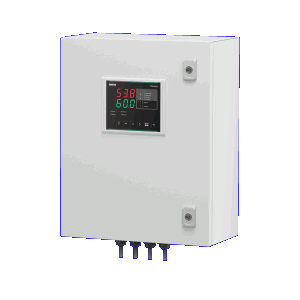

Щитовой |
169×138×56 мм |
|
Степень защиты корпуса |
IP54 со стороны лицевой панели
IP20 со стороны задней панели |
|
Масса, не более |
0,75 кг |
|
Питание |
|
|
Напряжение питания |
~90…253 В при 47…63 Гц |
|
Потребляемая мощность, не более |
30 ВА |
|
Внутренний источник питания |
=24 В при токе нагрузки до 180 мА |
|
Коммуникационные интерфейсы |
|
|
Количество портов |

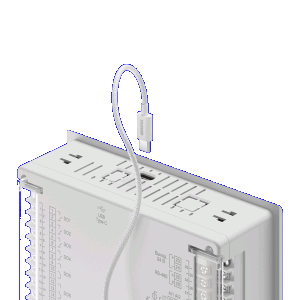

1 × RS-485 1 × USB Type-C |
|
Поддерживаемые протоколы |
Modbus RTU |
|
Режим работы |
Slave |
|

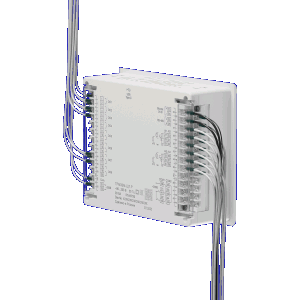

Входы |
|
|
Дискретные |
4 × DI |
|
Подключаемые датчики |
механические коммутационные устройства: контакты кнопок, выключателей, герконов, реле |
|
Аналоговые |
4 × AI |
|
Подключаемые сигналы |
Термопреобразователи сопротивления 50М, 100М, 500М, 1000М Pt50, Pt100, Pt500, Pt1000 50П , 100П, 500П, 1000П Cu50, Cu100, Cu500, Cu1000 100Н, 500Н, 1000Н Сигналы тока 4…20 мА Терморезисторы 10 кОм, B25/100 = 3950 K |
|
Тип выходов |
Выходы в зависимости от модификации |
|
Дискретные (DO) |
8 × DO (э/м реле 4 А) — в ТРМ32М-Х.Р 6 × DO (э/м реле 4 А) — в ТРМ32М-Х.И / ТРМ32М-Х.У 4 × DO (э/м реле 4 А) + 4 × DO (транз. оптопары 400 мА) — в ТРМ32М-Х.К |
|
Аналоговые (AO) |
2 × AO (4...20 мА) — в ТРМ32М-Х.И 2 × AO (0...10 В) — в ТРМ32М-Х.У |
|
Эксплуатация |
|
|
Рабочая температура |
+40…+55 ⁰С |
|
Часы реального времени |
есть |
|
Средний срок службы |
12 лет |
|
Гарантия |
2 года |
Функциональные возможности
График уставки
Расчет температурной уставки контура отопления ТРМ32М выполняется по заданному отопительному графику, который настраивается по 2-4 точкам. Контроллер плавно выводит систему на заданные параметры, исключая резкие температурные колебания. В случае неисправности или обрыва уличного датчика, прибор рассчитывает уставку исходя из среднесуточных значений наружного воздуха.
Насосы
ТРМ32М управляет насосной группой из двух циркуляционных насосов. Работоспособность насосов контролируется по реле перепада давления и реле запуска насоса. Обеспечивается автоматический ввод резервного насоса при отказе основного, а также чередование насосов по времени наработки для обеспечения равномерного износа.
Контроль обратки
ТРМ32М сравнивает фактическую температуру обратной воды с заданным графиком и при ее превышении будет снижать уставку контура отопления на расчетную величину с учетом пользовательского коэффициента влияния, что приводит к прикрытию КЗР и устранению перегрева. Поддержание температуры обратной сетевой воды позволяет избежать штрафов от теплоснабжающей организации.
Параметры ПИД-регулирования и автонастройка
Поддержание температуры в контуре отопления выполняется встроенным ПИД-регулятором. Для упрощения настройки предусмотрен режим автонастройки, автоматически подбирающий коэффициенты регулятора под конкретную систему. При резком изменении уставки работает механизм плавного изменения заданного значения, предотвращающий инерционные скачки температуры.
