ТРМ500 терморегулятор с мощным реле, крупным индикатором и прямым доступом к OwenCloud
Функциональные возможности ПИД-регулятора ОВЕН ТРМ10
- ПИД регулирование или on/off-регулирование для управления только в режимах нагрева.
- Дистанционный мониторинг и управление через облачный сервис OwenCloud
- Мобильное приложение для управления температурой для Android и IOS
- До 2-х реле для сигнализации о текущей температуре.
-
Дискретный вход для функций:
- запуск в работу или останов;
- перевод прибора в ручной режим управления;
- смена уставки с одного предустановленного значения на другое.
- Поддержка всех распространенных в России датчиков температуры.
- Внесен в реестр СИ с классом точности: ТС – 0,25 %, ТП – 0,5 %.
-
Три выхода для управления нагрузкой или сигнализации:
- Выход 1: реле для управления или сигнализации. Нагрузка до 5 А или 30 А.
- Выход 2: выход для сигнализации (до 5 А).
- Выход 3: выход для управления твердотельными реле (0…5 В).
- Один или два индикатора (в зависимости от модификации).
- Увеличенный индикатор: высота цифр 20 мм.
- Встроенный Wi-Fi модуль для доступа к сервису OwenCloud (модификация).
Технические характеристики
|
Характеристика |
Значение |
|
|
Напряжение питания |
96…264 В переменного тока |
|
|
Потребляемая мощность |
Не более 5 Вт |
|
|
Поддержка типов датчиков |
||
|
ТС |
50/100/500/1000 (М, Сu, П, Pt), 53М |
|
|
ТП |
L, J, N, K, T, S, R, B, A-1, A-2, A-3 |
|
|
Основная приведенная погрешность |
||
|
ТС |
0,25 % |
|
|
ТП |
0,5 % |
|
|
Время опроса входа |
||
|
ТС |
0,3 сек (3-проводная схема подключения) 0,2 сек (2- и 4-проводная схема подключения) |
|
|
ТП |
0,2 сек |
|
|
Схема подключения ТС |
2-, 3- или 4-проводная |
|
|
Компенсация холодных концов ТП |
встроенная |
|
|
Сопротивление линий связи «прибор-датчик» |
||
|
для ТС |
Не более 15 Ом |
|
|
для ТП |
Не более 100 Ом |
|
|
Сопротивление внешнего ключа |
||
|
В замкнутом состоянии |
Не более 70 Ом |
|
|
В разомкнутом состоянии |
Не менее 1000 Ом |
|
|
Типы ВУ |
||
|
Выход 1 |
ТРМ500-Щ2.5А ТРМ500-Щ2.WiFi |
|
|
Электромагнитное реле,
|
Электромагнитное реле,
|
|
|
Выход 2 |
Реле электромеханическое 3 А |
|
|
Выход 3 |
Логический выход под управление ТТР |
|
|
Логические уровни выхода 3 (для ТТР) |
||
|
Низкий уровень (ТТР закрыто) |
0 В |
|
|
Высокий уровень (ТТР открыто) |
4…5,5 В |
|
|
Допустимый ток на выходе 3 (для ТТР) |
25…40 мА |
|
|
Габариты корпуса, тип |
96×48×100 мм, Щ2 |
|
|
Условия эксплуатации |
||
|
Температура окружающего воздуха |
-20…+50 °С |
|
|
Влажность |
30…80 % при температуре +35 °С |
|
|
Гарантийный срок обслуживания |
2 года |
|
|
Характеристики встроенного шлюза для доступа к сервису OwenCloud |
||
|
Тип интерфейса связи |
Wi-Fi |
|
|
Стандарт связи |
802.11b/g/n |
|
|
Тип приемопередающей антенны |
Встроенная |
|
|
Режимы работы в сети Wi-Fi |
«Точка доступа» – для настройки доступа к локальной сети Wi-Fi и интернет |
|
|
«Клиент» – для обмена данными с сервисом OwenCloud |
||
|
Настройка параметров локальной сети Wi-Fi |
Через встроенный web-сервер |
|
|
Параметры, доступные для чтения и записи в сервисе OwenCloud |
||
|
Название параметра |
Код в меню прибора |
Доступ |
|
Текущее измеренное значение |
PV |
Чтение |
|
Уставка 1 |
SP1 |
Чтение/запись |
|
Уставка 2 |
SP2 |
Чтение/запись |
|
Гистерезис |
HYSt |
Чтение/запись |
|
Нижний порог сигнализации |
U.Lo |
Чтение/запись |
|
Верхний порог сигнализации |
U.Hi |
Чтение/запись |
|
Выходная мощность |
PPY |
Чтение/запись |
|
Текущее состояние дискретного входа |
di.St |
Чтение/запись |
|
Режим работы дискретного входа |
inP.F |
Чтение/запись |
|
Разрешение удаленного управления дискретным входом |
di.rc |
Чтение/запись |
|
Сила сигнала по текущей точке доступа |
SigPWR |
Чтение |
|
Сумма уставок 1 и 2 |
SumSP |
Чтение |
|
Текущая точка доступа |
CurAP |
Чтение |

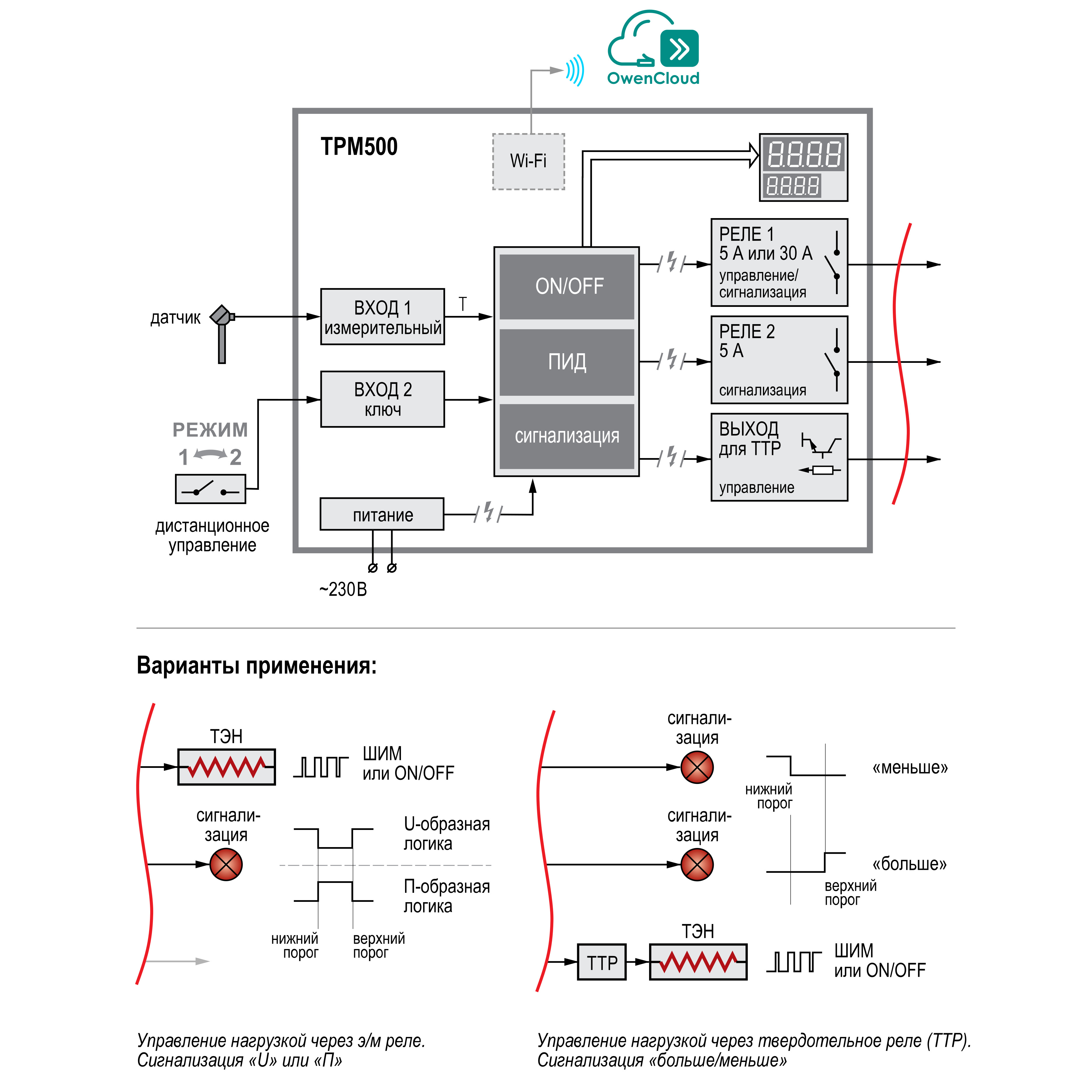

Функциональная схема прибора

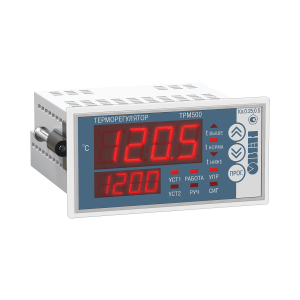

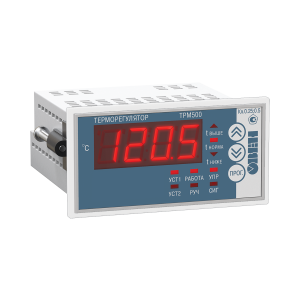

Модификации

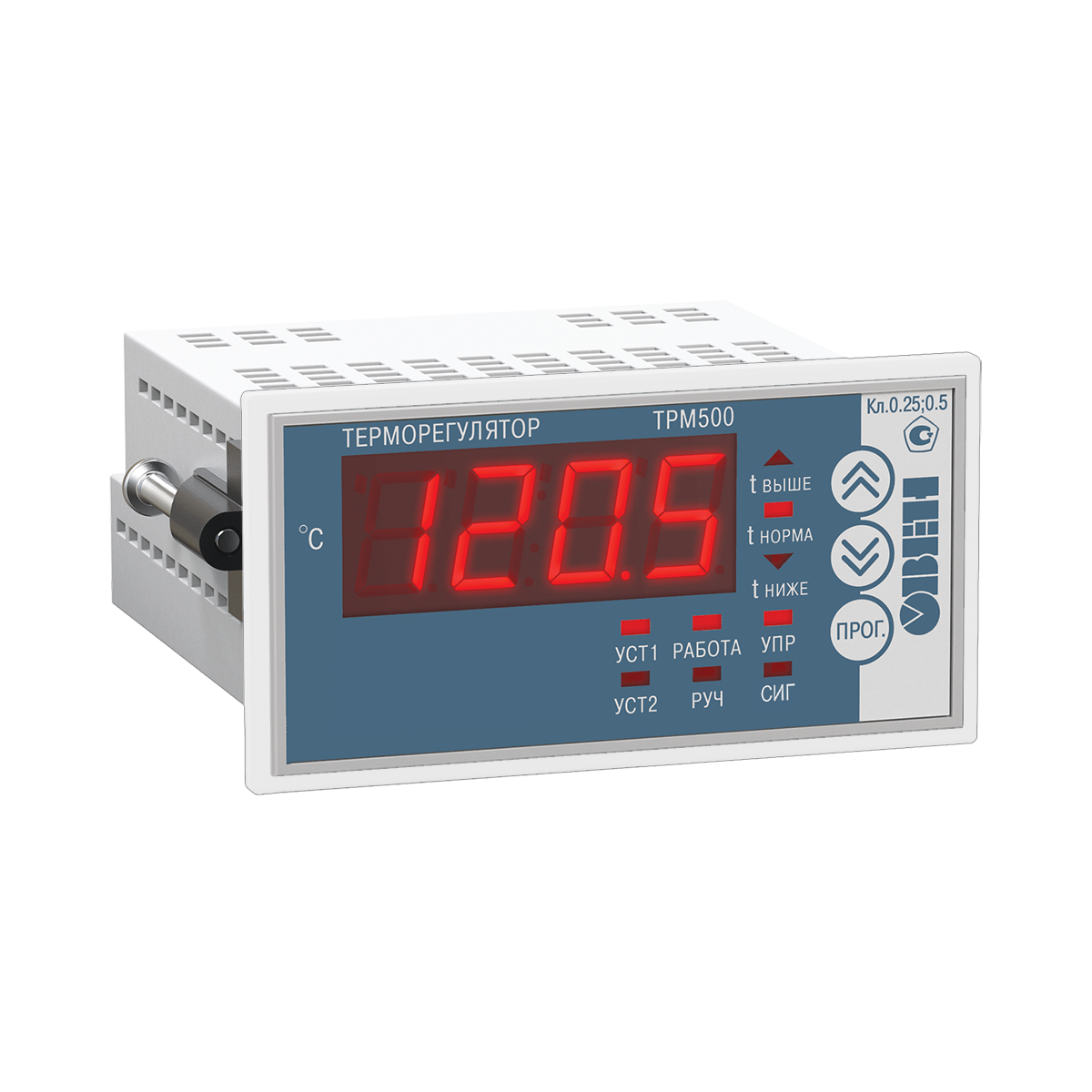

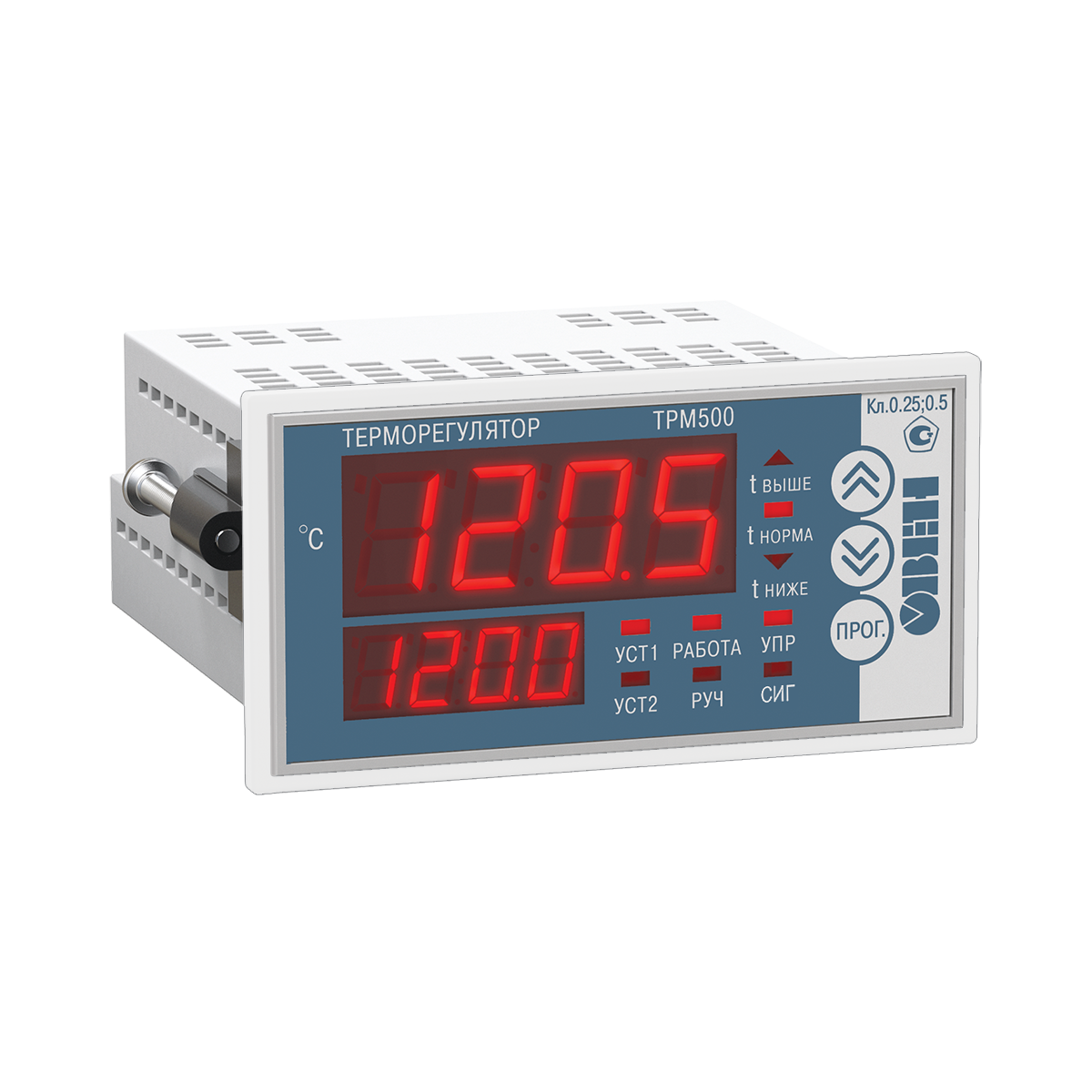

Элементы управления
| 1 |
ЦИ1 – Измеренное значение или Уставка в режиме РАБОТА; мощность в режиме ручного управления4 название группы параметров, значение параметра в режиме настройки. ---- - Ошибка измерения (обрыв или КЗ датчика, выход за диапазон измерения, неисправность схемы компенсации). |
| 2 |
ЦИ2 (опция) – Уставка в режиме РАБОТА; измеренное значение или мощность в режиме ручного управления; название, значение параметра в режиме настройки |
| 3 |
УСТ1 – светится при работе по уставке 1, сумме уставок; - мигает при редактировании уставки 1 УСТ2 – светится при работе по уставке 2, сумме уставок; - мигает при редактировании уставки 2. Примечание – при работе по сумме уставок – УСТ1 и УСТ2 светятся одновременно |
| 4 |
РАБОТА – светится в режиме автоматического регулирования; - мигает при выполнении автоматической настройки ПИД-регулятора РУЧ – светится в режиме ручного управления |
| 5 |
СИГ/WiFi - в модификациях ТРМ500-Щ2.5А и ТРМ500-Щ2.30А – «СИГ» светится при ошибке на измерительном входе и/или выходе за порог сигнализации - в модификациях ТРМ500-Щ2.WiFi – «WiFi» показывает состояние подключения к с OwenCloud |
| 6 |
t выше – светится при Tизм > верхнего порога сигнализации t норм – светится при Tизм находится между верхним и нижним порогом сигнализации t ниже – светится при Tизм < нижнего порога сигнализации УПР – светится при включенном ВУ1 или ВУ3 |
| 7 |
Кнопками Вверх/Вниз можно корректировать значение уставки, переход между пунктами МЕНЮ Кнопка ПРОГ:
|
