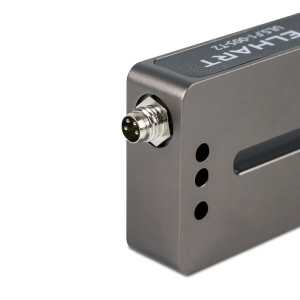

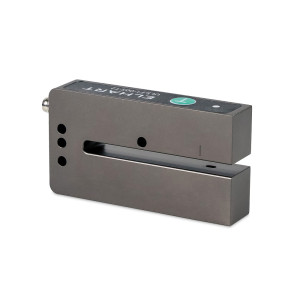

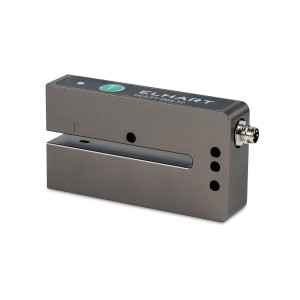

ULS: Ультразвуковой датчик этикетки
Описание ультразвуковых датчиков серии ULS
Специализированный датчик ULS.F1-005-T2 предназначен для определения наличия этикеток на подложке. Настройка работы датчика осуществляется с помощью всего одной кнопки, что позволяет оператору легко «обучать» датчик на конкретный материал.
В отличие от оптических датчиков, ультразвуковой датчик ELHART гарантированно работает с прозрачными, металлизированными, голографическими или ребристыми этикетками.
Благодаря малому времени отклика, ультразвуковой датчик этикетки ELHART обеспечивает стабильную работу даже на высоких скоростях.
Модификации ультразвуковых датчиков серии ULS
|
ULS.F1-005-T2 Ультразвуковой датчик этикетки, ширина вилки 5 мм, выход PNP + NPN, требуется разъем 4 pin М8х1
|
Особенности ультразвуковых датчиков серии ULS
- Возможность работы с прозрачными этикетками, этикетами любого цвета, с голографией т.д.
- Режим обучения на работу с этикетками различной плотности.
- Время отклика 250 мкс.
- 2 дискретных выхода (PNP+NPN) для контроля наличия этикетки.
- Компактные габаритные размеры.
Принцип работы ультразвуковых датчиков
Принцип действия датчика ULS основан на передаче последовательности ультразвуковых импульсов через контролируемый материал (этикетку, бумагу, пленку и т.д.).
В корпус датчика встроены два элемента: излучатель и приемник, они располагаются с противоположных сторон относительно материала. Излучатель генерирует ультразвуковые импульсы, которые попадая на материал вызывают его вибрацию. В результате звуковой сигнал ослабевает, проходит далее и попадает на приемник. Приемник анализирует интенсивность полученного сигнала и формирует соответствующий алгоритму работы выходной сигнал датчика.
Применение ультразвуковых датчиков этикетки серии ULS
Контроль этикетки на производстве
Применение щелевого датчика ULS.F1-005-T2 позволяет автоматизировать подачу и наклейку этикеток на линиях розлива и упаковки продукции.
Благодаря ультразвуковому чувствительному элементу датчик поддерживает работу с прозрачными, металлическими и голографическими этикетками.
Контроль двойного листа
При производстве полиграфической продукции датчик ULS.F1-005-T2 отслеживает загибы и слипание листов бумаги.
Благодаря ультразвуковому чувствительному элементу датчик стабильно работает с бумагой, картоном и пленками.
Наличие функции обучения и кнопки teach-in позволяет легко и быстро производить переналадку на новый тип продукции.
Автоматизация перемоточного оборудования
Датчик ULS.F1-005-T2 используется в составе перемоточного оборудования для подсчета этикеток.
Датчик надежно определяет наличие каждой этикетки благодаря очень малому времени отклика 250 мкс.
Для удобства подключения датчик оборудован двумя транзисторными выходами (PNP и NPN).
Контроль склейки ленты
При производстве лент и рулонных материалов датчик ULS.F1-005-T2 позволяет надежно отслеживать место склейки полотна.
В отличии от оптических датчиков, ультразвуковой датчик ELHART стабильно работает в условиях высокой запыленности и с полотнами из любого материала и цвета.
Благодаря кнопке teach-in перенастройка датчика на рабочий материал выполняется легко и быстро.
| Параметр | Значение |
|---|---|
| Частота переключения | 1,2 кГц |
| Объект воздействия | пленки толщиной до 0,4 мм |
| Минимальный шаг между объектами | 2 мм |
| Рабочая среда | воздух (скорость потока ≤16 м/с) |
| Время отклика | 250 мкс |
| Тип выходных сигналов |
1×PNP (НО/НЗ) 1×NPN (НО/НЗ) |
| Максимальный ток нагрузки | ≤100 мА |
| Напряжение питания | =10…30 В |
| Ток потребления без нагрузки | ≤30 мА |

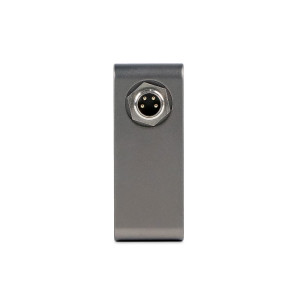

| Подключение | разъем M8, 4 контакта |
| Сигнализация срабатывания | светодиод на корпусе |
| Тип корпуса | щелевой |
| Материал корпуса |
пластик, анодированный алюминий, полиуретановая пена |
| Степень защиты корпуса | IP67 |
| Атмосферное давление | 460…918 мм рт. ст. |
| Относительная влажность |
не более 95% (без образования конденсата) |
| Рабочая температура | -25…+70 °C |
| Температура хранения | -40…+85 °C |
| Вес датчика | 105 г |
Габаритные размеры ультразвуковых датчиков этикетки ULS
Подключение ультразвуковых датчиков этикетки серии ULS
Схема подключения датчика ULS
| № | Описание контакта |
|---|---|
| 1 | =10…30 В |
| 2 | Транзисторный выход NPN (НО/НЗ) |
| 3 | =0 В |
| 4 | Транзисторный выход PNP (НО/НЗ) |
