Устройства плавного пуска SBIP
Устройства плавного пуска серии SBIP применяются везде, где необходим контролируемый пуск и останов двигателя, и не требуется регулировка скорости. Предназначены для систем, требующих повышенного контроля физических параметров. Серия SBIP со встроенным байпасным контактором обеспечивает простое подключение и удобство эксплуатации.
Преимущества устройств плавного пуска INSTART серии SBIP
МОНТАЖ
- Силовые шины открытого типа во всем мощностном диапазоне для удобства подключения
- Конструкция корпуса позволяет выполнять установку без воздушных зазоров
НАСТРОЙКА И ПРОГРАММИРОВАНИЕ
- ЖК-дисплей с русскоязычным меню
- Предустановленные настройки для типовых применений
- Встроенный сетевой протокол ModBUS RTU
- Программируемые входы и выходы
- Журнал событий с хронологией
ЭКСПЛУАТАЦИЯ
- Эргономичная съемная выносная панель
- Пофазный контроль тока, напряжения и температуры
- Подключение РТС-датчика электродвигателя
- Независимое бесперебойное питание управляющей части устройства

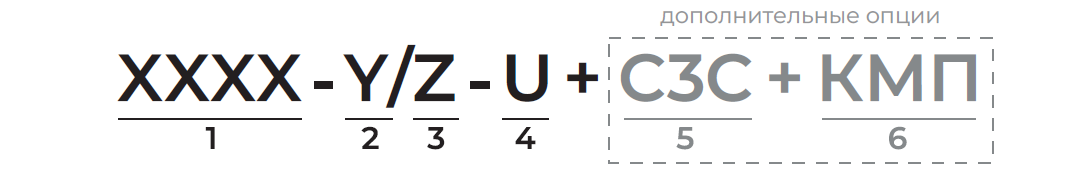

Система обозначения
1. Серия
2. Мощность, кВт
3. Ток, А
4. Входное напряжение, В
4: 3 ~ 400 (380) B, 50/60 Гц
5. Дополнительное защитное покрытие плат лаком
6. Защитное покрытие плат компаундом
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SBIP
| Модель | Мощность двигателя*, кВт | Ток, А |
|---|---|---|
|
Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2% |
||
| SBIP-5.5/11-04 | 5,5 | 11 |
| SBIP-7.5/15-04 | 7,5 | 15 |
| SBIP-11/23-04 | 11 | 23 |
| SBIP-15/30-04 | 15 | 30 |
| SBIP-18.5/37-04 | 18,5 | 37 |
| SBIP-22/43-04 | 22 | 43 |
| SBIP-30/60-04 | 30 | 60 |
| SBIP-37/74-04 | 37 | 74 |
| SBIP-45/90-04 | 45 | 90 |
| SBIP-55/110-04 | 55 | 110 |
| SBIP-75/150-04 | 75 | 150 |
| SBIP-90/180-04 | 90 | 180 |
| SBIP-110/220-04 | 110 | 220 |
| SBIP-132/264-04 | 132 | 264 |
| SBIP-160/320-04 | 160 | 320 |
| SBIP-185/370-04 | 185 | 370 |
| SBIP-200/400-04 | 200 | 400 |
| SBIP-220/440-04 | 220 | 440 |
| SBIP-250/500-04 | 250 | 500 |
| SBIP-280/560-04 | 280 | 560 |
| SBIP-320/640-04 | 320 | 640 |
| SBIP-355/710-04 | 355 | 710 |
| SBIP-400/800-04 | 400 | 800 |
| SBIP-450/900-04 | 450 | 900 |
| SBIP-500/1000-04 | 500 | 1000 |
| SBIP-630/1260-04 | 630 | 1260 |
|
*Номинальный ток двигателя не должен превышать номинальный выходной ток преобразователя частоты |
||
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SBIP
| Параметры | Описание |
|---|---|
| Напряжение питания и диапазон мощностей | 3 ~ 342-440 В (± 5% не более 20мс) |
| Частота электропитания | 50/60 Гц ± 2% |
| Диапазон мощностей | 5.5 - 630 кВт |
| Тип подключаемого электродвигателя | Трехфазный асинхронный с КЗР |
| Частота пусков | Не более 5 раз в час (не чаще 1 раза в 12 минут) |
| Пусковое напряжение | 30 - 70% |
| Ограничение пускового тока | 200 - 500% |
| Время пуска | 2 - 60 с |
| Время останова | 0 - 60 с |
| Максимальный рабочий ток | 50 - 200 % |
| Режимы пуска | Режим ограничения тока; режим рампы по напряжению; запуск рывком в режиме ограничения тока; запуск рывком в режиме рампы по напряжению; |
| Режимы останова | Останов по инерции; останов с линейным снижением напряжения |
| Наличие обводного контактора (байпас) | Встроен |
| Тип подключения к ЭД | "В линию" |
| Питание платы управления | 230 - 400 В, независимое от силовой части |
| Встроенный источник питания | Нет |
| Релейные выходы | R1: 250 В АС до 3 А; 30 В DC до 3 А; (Работа по байпасу) R2: 250 В АС до 3 А; 30 В DC до 3 А; (программируемое) R3: НО до 3 А, НЗ до 1 A 250 В АС; НО до 3 А, НЗ до 1 A 30 В DC (программируемое) |
| Входы управления | 5 цифровых (3 непрограммируемых и 2 программируемых входа) 1 вход для датчика PTC |
| Аналоговый выход | 1 аналоговый выход 0(4) - 20 мА |
| Сетевой протокол | Modbus RTU (RS-485) |
| Функции защиты | Оптимальный комплект защит |
| Защитное покрытие плат | С2С базовое, С3С опция |
| Степень защиты | IP00 |
| Система охлаждения | Естественное охлаждение воздухом |
| Внешние условия | Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха от -20 до +50°С, влажность воздуха - не более 90%, без конденсата. Размещение устройства - в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5G. |
