VPI-Z Аксессуары для пневмоостровов
Заглушка канала пилотного давления
Модификации
|

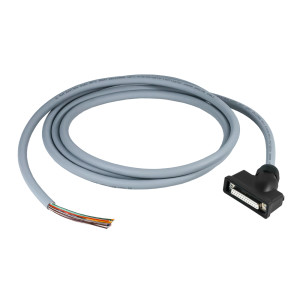

VPI-ZCN-S25-2.5 Электрический кабель с разъемом для подключения пневмоострову, разъем Sub-D 25 pin, длина 2.5 м
|
|
VPI-ZCN-S44-2.5 Электрический кабель с разъемом для подключения пневмоострову, разъем Sub-D 44 pin, длина 2.5 м
|
|
VPI-ZCN-S44-5.0 Электрический кабель с разъемом для подключения пневмоострову, разъем Sub-D 44 pin, длина 5.0 м
|
|
VPI-ZCN-S25-5.0 Электрический кабель с разъемом для подключения пневмоострову, разъем Sub-D 25 pin, длина 5.0 м
|
|

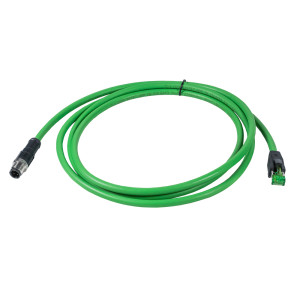

A3CZ-CM06-M12-A1-P4D-RJ45-2M Кабель с разъемами RJ45 <--> M12x1, 4 pin, ключ типа D, вилка, прямой, кабель 4Cx22AWG, Cat 5E, длина 2 м
|
|

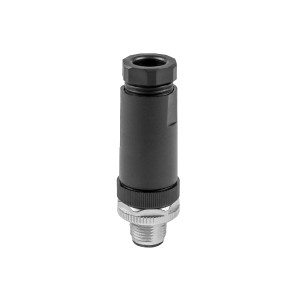

AM12P-A1-P4D-PG9-Y Разъем М12x1, 4 pin, ключ типа D, вилка, прямой, для монтажа на кабель диам. 4-8 мм
|
|

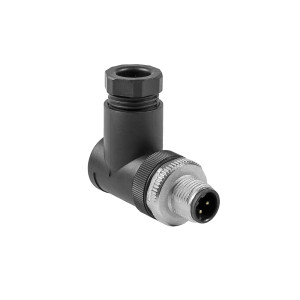

AM12P-D1-P4D-PG9-Y Разъем М12x1, 4 pin, ключ типа D, вилка, угловой, для монтажа на кабель диам. 4-8 мм
|
|

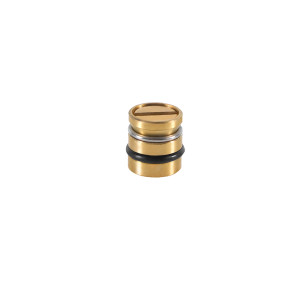

VPI-ZIP-10 Заглушка для внутренних каналов основы пневмоострова, диаметр 10 мм, для плит под клапаны шириной 14 мм
|
|
VPI-ZIP-14 Заглушка для внутренних каналов основы пневмоострова, диаметр 14 мм
|
|
VPI-ZIP-7 Заглушка для внутренних каналов основы пневмоострова, диаметр 7 мм, для плит под клапаны шириной 10 мм
|
|

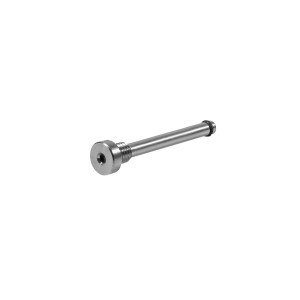

VPI-ZLP-10 Заглушка для основы пневмоострова (типоразмер 10 мм) для внешнего подключения пилотного давления распределителей
|
|
VPI-ZLP-14 Заглушка для основы пневмоострова (типоразмер 14 мм) для внешнего подключения пилотного давления распределителей
|
Кабель с разъемом
Технические характеристики кабеля с разъемом
| Модель | VPI-ZCN-S25 |
|---|---|
| Номинальное напряжение | =24 В |
| Тип разъема | Sub-D 25 pin розетка |
| Количество жил | 25 |
| Сечение каждой жилы | 0,34 мм² |
| Диаметр кабеля | 10 мм |
| Минимальный радиус изгиба | 125 мм |
| Степень защиты | IP 65 |

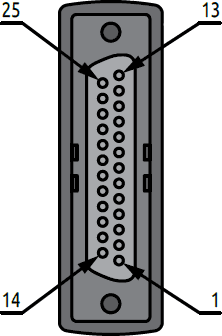

Схема подключения (распиновка) контактов кабеля VPI-ZCN-S25
Распиновка контактов кабеля VPI-ZCN-S25
|
№ контакта |
Цвет провода |
|---|---|
| 1 | Белый |
| 2 | Коричневый |
| 3 | Зеленый |
| 4 | Желтый |
| 5 | Серый |
| 6 | Розовый |
| 7 | Синий |
| 8 | Красный |
| 9 | Черный |
| 10 | Фиолетовый |
| 11 | Серый с розовой полосой |
| 12 | Красный с синей полосой |
| 13 | Белый с зеленой полосой |
| 14 | Коричневый с зеленой полосой |
| 15 | Белый с желтой полосой |
| 16 | Желтый с коричневой полосой |
| 17 | Белый с серой полосой |
| 18 | Серый с коричневой полосой |
| 19 | Белый с розовой полосой |
| 20 | Розовый с коричневой полосой |
| 21 | Белый с синей полосой |
| 22 | Коричневый с синей полосой |
| 23 | Белый с красной полосой |
| 24 | Коричневый с красной полосой |
| 25 (COM) | Белый с черной полосой |
Рекомендации по монтажу

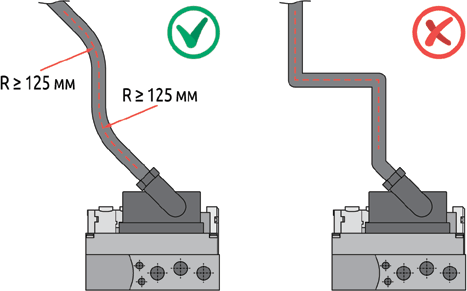

При монтаже кабеля VPI-ZCN-S25 не допускать перегибов и исключить возможность перетирания оболочки. При прокладке учесть минимальный радиус изгиба кабеля.
При необходимости для наиболее удобного варианта монтажа кабеля, корпус разъема на кабеле можно развернуть, для этого необходимо выполнить следующие действия:
- Открутить гайку сальника (A) на корпусе разъема (F);
- С помощью отвертки извлечь фиксаторы гнездового разъема (E) из корпуса в точках (B) и ©;
- Протолкнуть кабель (D) пока гнездовой разъем (E) не выйдет из корпуса (F) (во избежание повреждения проводов не тянуть за гнездовой разъем);
- Повернуть корпус (F) на 1800;
- Аккуратно затянуть назад кабель (D) и гнездовой разъем (E) в корпус (F) до касания фиксаторов (B) и ©;
- Аккуратно толкнуть гнездовой разъем (E) рукой в корпус (F) до защелкивания фиксаторов;
- Собрать в обратной последовательности, затянуть гайку сальника (A) моментом 3 Н*м ±20%.
Порядок действий для разворота корпуса разъема
Заглушки для внутренних каналов основы пневмоострова VPI-ZIP представляют из себя цилиндрическую деталь, предназначенную для установки внутрь пневматических каналов в основе пневмоострова для перекрытия этих каналов.
Данные заглушки являются частью пневмоострова и не могут быть использованы отдельно.
Схема установки и расположение заглушек VPI-ZIP (обозначены синим цветом) внутри основы пневмоострова
Заглушки для основы пневмоострова VPI-ZLP представляют из себя удлиненную резьбовую заглушку, предназначенную для установки в основу пневмоострова для перекрытия канала подачи сжатого воздуха со входа пневмоострова в пилотные отверстия установленных на нем распределителей.
Данные заглушки являются частью пневмоострова и не могут быть использованы отдельно.
