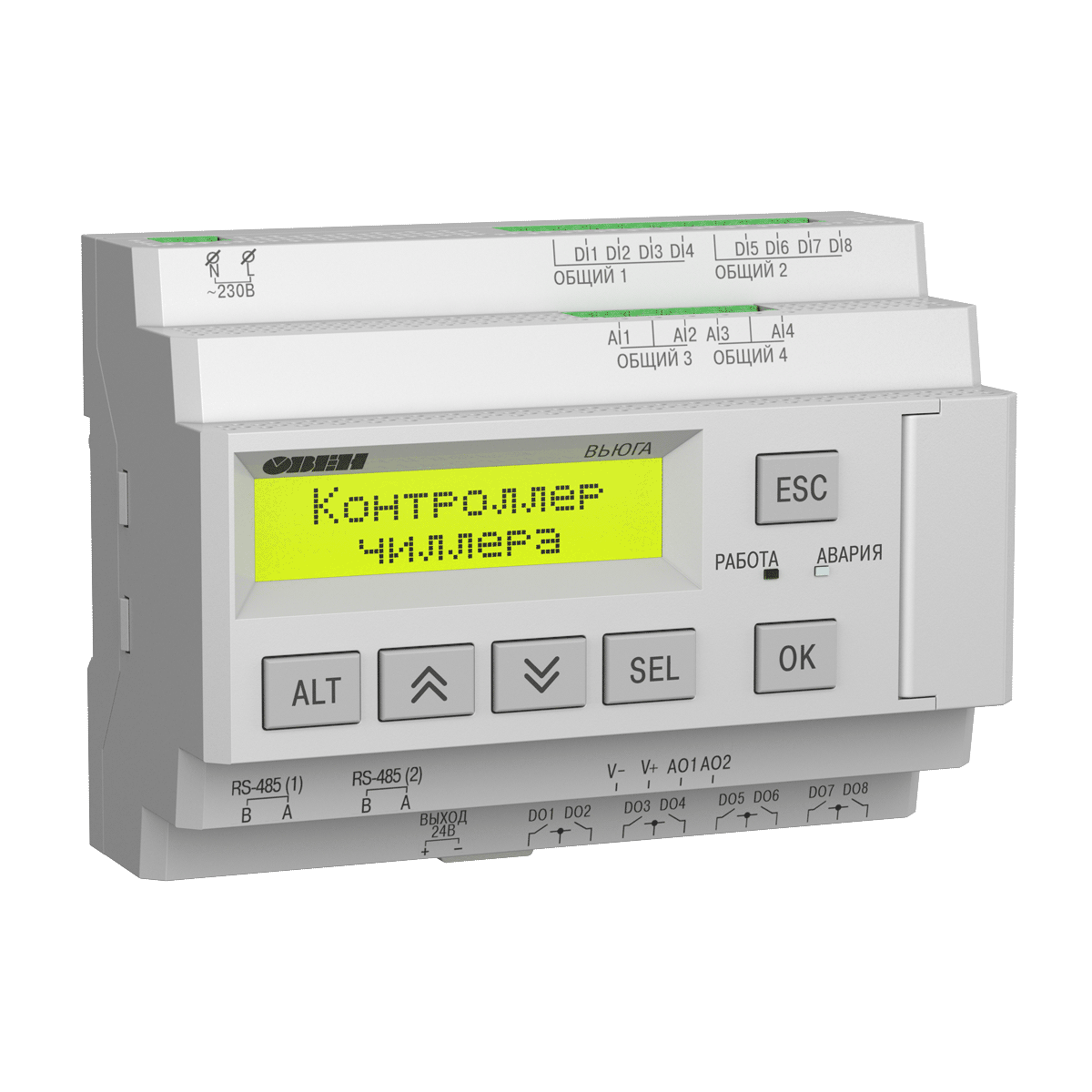

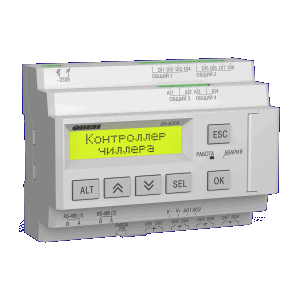

ВЬЮГА-1 контроллер с готовым алгоритмом для управления одноконтурным чиллером
ВЬЮГА-1 – параметрический контроллер для управления одноконтурным чиллером на базе поршневых и спиральных компрессоров.
Контроллер регулирует температуру хладоносителя на входе или на выходе испарителя, управляя производительностью холодильных компрессоров и конденсатора. Для безопасной работы чиллера в приборе реализовано несколько функций защит.
Для запуска контроллера не требуется создание логики, его можно гибко настроить под конкретное применение, выбрав нужную конфигурацию исполнительных механизмов.
Возможности и преимущества
Защита чиллера
Контроль наличия протока, предупреждение обмерзания теплообменника, защиты по давлению всасывания и нагнетания, контроль аварий исполнительных механизмов- Равномерное распределение моточасов исполнительных механизмов
- Блокировка компрессоров и вентиляторов конденсатора на время проведения сервисных работ
Диспетчеризация
Благодаря 2 интерфейсам RS-485 контроллер легко интегрируется в системы диспетчеризации - ОРС-серверы, SCADA-системы, облачные сервисы или на верхний уровень управления техпроцессом (ПЛК, СПК), а также позволяет выводить показания на панели оператора для локального мониторинга.
В ОВЕН OPC-сервер и облачном сервисе OwenCloud доступны готовые шаблоны для диспетчеризации чиллера. Пользовательские события и графики, библиотека символов для создания мнемосхем и отчеты в OwenCloud делают удаленное управление чиллером интуитивно-понятным.
Для локального мониторинга может быть использована линейка сенсорных панелей оператора СП3хх.
- Ввод параметров с лицевой панели контроллера или через сервисное ПО Owen Configurator с ПК. Для настройки контроллера в Owen Configurator используется готовый шаблон
- Готовые конфигурации можно сохранить и тиражировать в другие приборы ВЬЮГА, что удобно использовать для настройки нескольких контроллеров при серийном производстве чиллеров
Поддержка и сервис
- Техническая поддержка 24/7 и подробная документация
- Бесплатный гарантийный ремонт и замена вышедших из строя элементов в течение двух лет
Возможность расширения
- Для использования всех защитных и дополнительных функций возможно подключение до 16 дискретных управляющих сигналов через модуль расширения ПРМ-1
Технические характеристики
- Поддерживает работу: 4 компрессоров, 6 ступеней конденсатора, 2 циркуляционных насосов, соленоида в любых комбинациях на выбор пользователя
- Управляет чиллером с воздушным охлаждением конденсатора
- Ведет журнал аварий с метками времени их появления и сброса (до 24 событий)
- Управление исполнительными механизмами: дискретное или плавное
- Поддерживает датчики: Pt1000, NTC10k, 4…20 мА
- Входы-выходы: 8 × DI, 4 × AI, 8 × DO (реле), 2 × AO (напряжение)
- Интерфейсы: 2 × RS-485 с открытой картой регистров
Схема применения
Функциональные возможности
Гибкий выбор схемы работы
Пользователь выбирает состав исполнительных механизмов, способ управления ими и набор дополнительных функций при первичной настройке. Контроллер автоматически распределяет управляющие сигналы по дискретным входам и выходам в соответствии с заложенным в его программе приоритетом назначения сигналов.
При настройке с помощью Owen Configurator в шаблоне контроллера предусмотрена специальная ветка параметров, показывающая, как прибор распределил управляющие сигналы по дискретным входам и выходам после выбора состава оборудования и функций.
Управление чиллером
ВЬЮГА-1 регулирует производительность группы компрессоров и ступеней конденсатора для поддержания заданной температуры хладоносителя и управляет насосами циркуляции. В качестве регулируемой величины выбирается температура жидкости в магистрали потребителя либо температура жидкости на входе в теплообменник.
В контроллере реализовано несколько способов управления для каждого типа исполнительных механизмов.
До 2 насосов циркуляции хладоносителя
- прямой пуск насосов
- частотное управление насосами для точного поддержания давления в магистрали потребителя
- режим «Внешний контур»: прямой пуск насосов во внешнем и внутреннем контурах
До 4 компрессоров
- ступенчатое регулирование группы компрессоров одинаковой производительности
- плавное регулирование производительности ведущего компрессора, управляемого преобразователем частоты, с подключением опорных компрессоров
- ступенчатое регулирование группы компрессоров с разгрузочными устройствами одинаковой производительности
- согласованное с запуском компрессоров управление соленоидом
До 6 ступеней конденсатора
- ступенчатое регулирование производительности конденсатора
- плавное регулирование производительности 1-й ступени конденсатора, управляемой преобразователем частоты либо фазорезкой, с подключением дополнительных ступеней одинаковой производительности
Включение насосов, компрессоров и ступеней конденсатора производится с учетом их времени наработки для выравнивания количества моточасов. Статистика по длительности работы всех исполнительных механизмов доступна в специальном меню.
Защиты
- ВЬЮГА-1 контролирует наличие протока хладоносителя. Работа компрессоров разрешена только в случае его наличия.
- Защита от обмерзания теплообменника по низкой температуре потребителя и низкому давлению всасывания. Дополнительно можно активировать контроль низкой температуры на выходе из теплообменника и контроль состояния реле перепада давления в теплообменнике.
- Контроль нахождения в допустимых пределах давления всасывания и нагнетания.
- Контроль аварий исполнительных механизмов и подключенных датчиков.
- Для компрессоров можно настроить таймеры минимального времени работы и разрешения на повторное включение.
При аварии ВЬЮГА-1 включает аварийный сигнал, передает информацию о событии по RS-485 в систему диспетчеризации и сохраняет событие в журнал аварий.
Дополнительные функции
В меню настройки конфигурации можно активировать дополнительные опции, такие как:
- Блокировка компрессоров или вентиляторов конденсатора на время проведения сервисных работ
-
Резервирование дискретных входов для подключения:
- реле перепада давления на теплообменнике в целях предупреждения его обмерзания
- датчика уровня в накопительной емкости в целях контроля достижения низкого уровня жидкости в нем
- сигнала внешней аварии или пожара для экстренной остановки чиллера
- сигналов от дополнительных контактов мотор-автоматов насосов для контроля их защитных отключений
- внешней кнопки для пуска и остановки системы.
-
Функции аналогового входа AI2 (на выбор):
- защита по температуре выходящей из теплообменника воды. Датчик рекомендуется использовать при наличии накопительной ёмкости в чиллере;
- контроль нахождения температуры входящей в теплообменник воды в допустимых пределах;
- мониторинг давления потребителя (в т.ч. если насос управляется без ПЧ).
- Резервирование выходного реле для включения сигнализации об аварии.
