Гильзы защитные для термопреобразователей
Предназначены для установки термопреобразователей на объектах, обеспечивают их защиту от воздействия давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы.
|

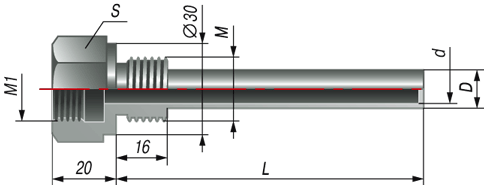

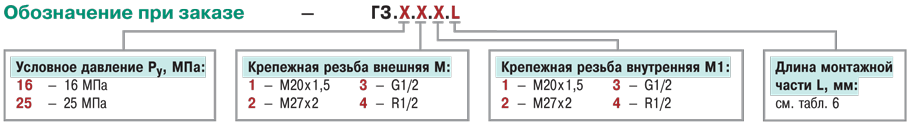

Модель |
Ру, МПа |
D, мм |
d, мм |
М, мм |
М1, мм |
S, мм |
L, мм |
|
ГЗ16.1.1.L |
16 |
12 |
9 |
М20х1,5 |
М20х1,5 |
30 |
80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
ГЗ25.1.1.L |
25 |
16 |
12 |
||||
|
ГЗ25.2.1.L |
М27х2,0 |
М20х1,5 |
32 |
||||
|
ГЗ25.2.2.L |
М27х2,0 |
|
Условия применения преобразователей с защитной гильзой из материала сталь 12Х18Н10Т
 |
|
Модель |
Условное давление Ру, МПа |
Погружаемая часть L, мм |
Максимальная скорость потока, мм/с |
|
|
пар |
вода |
|||
|
ГЗ25.1.1.L ГЗ25.2.X.L |
25 |
80, 100, 120, 160 |
40 |
0,4 |
|
200, 250, 320 |
25 |
2,5 |
||
|
400, 500, 630, 800, 1000 |
5 |
0,5 |
||
|
1250, 1600, 2000 |
2 |
0,2 |
||
|
|
