Прибор контроля цифровой программируемый с двух- или трёхпозиционным регулятором ПКЦ-1101
Технические характеристики
ТУ 4221-087-10474265-07
Код по ОКП 42 2181
Приборы предназначены для измерения и цифровой индикации входных сигналов, преобразования их в унифицированный сигнал постоянного тока, сигнализации о выходе параметра за пределы заданных значений.
Входные сигналы:
- сила постоянного тока;
- напряжение постоянного тока;
- сопротивление постоянному току.
Приборы программируемые.
Пользователь может выбирать (изменять):
- диапазон изменения входного сигнала,
- диапазон изменения выходного сигнала (тока),
- диапазон индикации,
- настраивать режим срабатывания выходных реле для обеспечения работы в режиме двух- или трехпозиционного регулятора.
Приборы обеспечивают питание измерительных преобразователей (датчиков) от собственного источника +24 В.
| Наименование параметра | Значение параметра |
| Входные сигналы | |
| - постоянный ток | (0...5) мА или (4...20) мА |
| - постоянное напряжение | (0...10) В, (0...1) В, (0...200) мВ |
| - сопротивление | (0...5000) Ом |
| Класс точности | 0,25 или 0,5 |
| Подключение источника входного сигнала | |
| - ПКЦ-1101 | двухпроводное |
| - ПКЦ-1101.С | трёхпроводное |
| Выходные сигналы | |
| - аналоговый унифицированный | (0...5) мА или (4...20) мА |
| - 2 дискретных | переключающий «сухой контакт», ~240В, 3А |
| Индикация измеряемого параметра | 4 разряда |
| Цвет индикатора | зеленый или красный |
| Сигнализация работы реле | 2 светодиодных индикатора |
| Напряжение питания | ~220 В, 50 Гц |
| Потребляемая мощность | не более 5 ВА |
| Климатическое исполнение | УХЛ 4.2* |
| - температура окружающего воздуха | (5...50) ºС |
| - относительная влажность воздуха | до 80 % при 35 ºС |
| - атмосферное давление | от 84 кПа до 106,7 кПа |
| Устойчивость к механическим воздействиям по ГОСТ 12997 | N2 |
| Габаритные размеры по DIN 43700 | (48×96×118) мм |
| Вес | не более 0,6 кг |
| Средняя наработка на отказ | не менее 64000 ч |
| Средний срок службы | не менее 8 лет |
ПРОГРАММИРУЕМЫЕ РЕЖИМЫ РАБОТЫ РЕЛЕ
Рис. 1. Сигнализация "выше уставки У1" с гистерезисом ±g1 (двухпозиционный регулятор)
Рис. 2. Сигнализация "ниже уставки У2" с гистерезисом ±g2 (двухпозиционный регулятор)
Рис. 3. Двухпороговая аварийная сигнализация
Рис. 4. Трёхпозиционный регулятор
 |
|

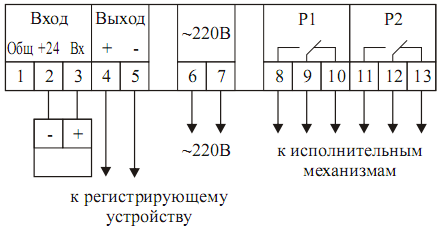

Рис. 2. Двухпроводное подключение пассивного измерительного преобразователя |
 |
|

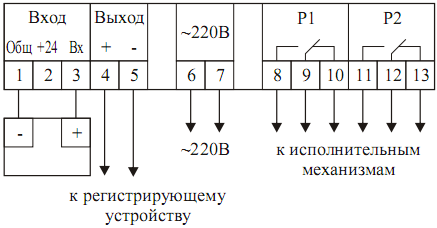

Рис. 3. Подключение напряжения или активного измерительного преобразователя |
 |
|

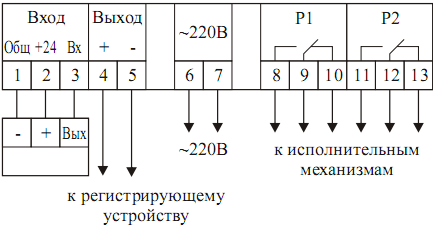

Рис. 4. Трехпроводное подключение пассивного измерительного преобразователя |
 |
|

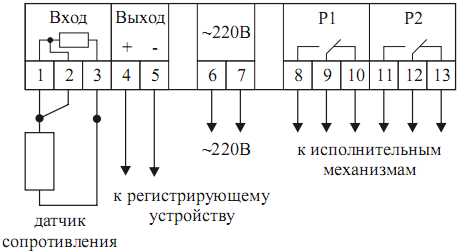

Рис. 5. Трехпроводное подключение датчика сопротивления |
