Прибор контроля цифровой с универсальным входом для измерения тока, напряжения, сопротивления, температуры ПКЦ-1111

Прибор контроля цифровой с универсальным входом для измерения тока, напряжения, сопротивления, температуры ПКЦ-1111

Технические характеристики

ТУ 4221-087-10474265-07

Код по ОКП 42 2100

Приборы предназначены для измерения и цифровой индикации входных сигналов, преобразования их в унифицированный сигнал постоянного тока, передачи его по интерфейсу, сигнализации о выходе параметра за пределы заданных значений.

Входные сигналы:
- сила постоянного тока;
- напряжение постоянного тока;
- сопротивление постоянному току;
- от термопар (ТП) и термометров сопротивления (ТС).

Конструктивно приборы выпускаются в двух исполнениях – корпус для щитового или навесного монтажа.

Для компенсации температуры свободных концов термопары поставляется выносная компенсационная коробка.

Приборы программируемые.
Пользователь может выбирать (изменять):
- тип входного сигнала;
- диапазон изменения входного сигнала;
- диапазон изменения выходного сигнала (тока);
- диапазон индикации;
- настраивать режим срабатывания выходных реле для обеспечения работы в режиме двух-или трехпозиционного регулятора.

Особенности:
- тип входного сигнала не фиксируется в приборе, а может выбираться пользователем;
- гальваническая развязка входа и выхода;
- компенсация температуры свободных концов термопары;
- функции программирования защищены паролями от несанкционированного вмешательства;
- восстановление заводских настроек;
- наличие цифрового интерфейса;
- питание первичных преобразователей (датчиков) от собственного источника +22 В;
- исполнение приборов для щитового и настенного монтажа;
- защита от проникновения пыли и воды;
- возможность увеличения выходных дискретных сигналов до 9 (подключение внешнего блока БВД-8).

Наименование параметра Значение параметра
Пределы диапазонов измерения
    - напряжения (-1999...+2500) мВ
    - тока (0...24) мА
    - сопротивления (0...6300) Ом
    - температуры (-250...+2500) °С (линейная шкала)
Тип НСХ термопреобразователя
    - ТС по ГОСТ 6651-94 Cu, Cu
    - ТП по ГОСТ Р 8.585-2001 A1, A2, A3, B, E, J, K, L, M, N, R, S, T
Выходные сигналы 1)
    - аналоговые (0...5) мА, (0...20) мА или (4...20) мА (диапазон выбирается программно)
    - дискретные - 2 (или 9 с БВД-8) электромагнитное реле или оптопара (см. шифр заказа)
Класс точности
    - при измерениии напряжения, тока, сопротивления 0,1
    - при измерениии температуры ТС 0,25
    - при измерениии температуры ТП 0,5
Схема подключения
    - ТС двух-, трех- или четырехпроводная
    - ТП к компенсационной коробке 1) компенсационный провод
Цифровая индикация измеряемого параметра 4 разряда
Разрешающая способность 0,01 °С; 0,1 °С; 1 °С (устанавливается пользователем)
Цвет цифрового индикатора зеленый или красный
Интерфейс 1) RS-485 или RS-232 (по заказу)
Локальная сеть Modbus RTU или ASCII (выбирается программно)
Напряжение питания ~ (90…250) В, (47...63) Гц
Потребляемая мощность, не более 5 ВА
Встроенный источник питания измерительного преобразователя 22 В, 25 мА (защищён от к.з.)
Климатическое исполнение УХЛ 4.2*
    - температура окружающего воздуха (5...50) °С
    - относительная влажность воздуха до 80 % при 35 °С
    - атмосферное давление от 84 кПа до 106,7 кПа
Защита от воздействия пыли и воды по ГОСТ 14254 2) IP54
Устойчивость к механическим воздействиям по ГОСТ 12997 N2
Материал корпуса дюралюминий с полимерным покрытием
Габаритные размеры
    - щитовое исполнение ПКЦ-1111.Щ48 (48×96×132) мм
    - настенное исполнение ПКЦ-1111.Н (140×126×56) мм
Вес, не более
    - щитовое исполнение ПКЦ-1111.Щ48 0,45 кг
    - настенное исполнение ПКЦ-1111.Н 0,55 кг
Средняя наработка на отказ не менее 64000 ч
Средний срок службы не менее 8 лет

1) Заказывается дополнительно (см. шифр заказа)
2) В щитовом исполнении только для передней панели

ПРОГРАММИРУЕМЫЕ РЕЖИМЫ РАБОТЫ РЕЛЕ

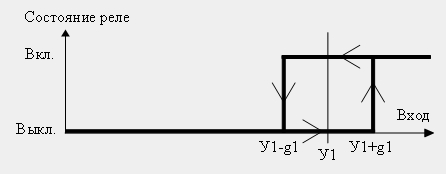

Рис. 1. Сигнализация "выше уставки У1" с гистерезисом ±g1 (двухпозиционный регулятор)

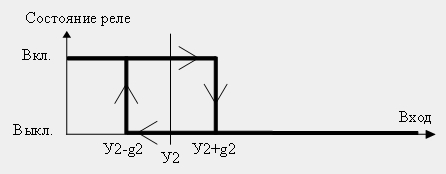

Рис. 2. Сигнализация "ниже уставки У2" с гистерезисом ±g2 (двухпозиционный регулятор)

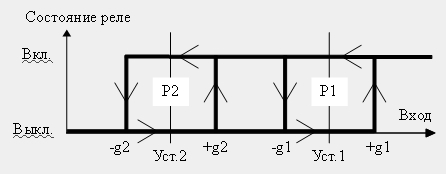

Рис. 3. Двухпороговая аварийная сигнализация

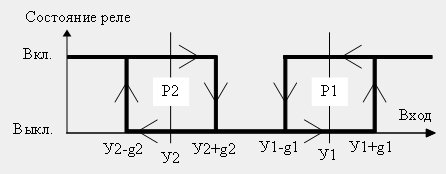

Рис. 4. Трёхпозиционный регулятор

Схема соединений

Рис. 1. Измерение напряжения

Рис. 2. Измерение тока

Рис. 3. Измерение температуры термопарой

Рис. 4. Измерение сопротивления и измерение температуры термометром сопротивления

Рис. 5. Подключение БВД



ПРОГРАММИРУЕМЫЕ РЕЖИМЫ РАБОТЫ РЕЛЕ





Array ( )

Руководство по эксплуатации

Скачать PKC-1111_01RE_v20.pdf
