СПОТ панель оператора для котельных и тепловых пунктов с готовой визуализацией

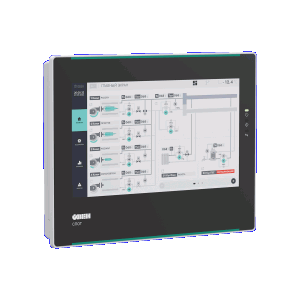

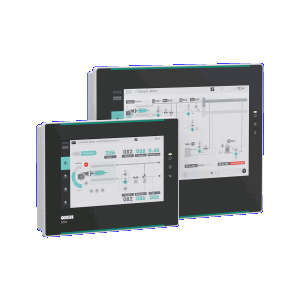

СПОТ – специализированная панель оператора, предназначенная для работы с контроллерами КТР-121 и ТРМ1032М. Панель поставляется с готовым интерфейсом, поэтому не требует программирования и разработки дизайна.
СПОТ определяет состав подключенных приборов, обеспечивает удобную навигацию между ними, предоставляет доступ ко всем параметрам, ведет архивы аварий и событий и отображает данные в виде графиков.
Преимущества
-
Готовая визуализация без программированияИнтерфейс панели адаптирован для работы с КТР-121 или ТРМ1032М. Готовое решение позволяет быстро ввести устройство в эксплуатацию, экономя время и ресурсы на разработку дизайна и программирование.
-
Расширение функциональных возможностей контроллераСПОТ дополняет КТР-121 и ТРМ1032М расширенными архивами аварий, логами параметров и записью действий оператора. Построение графиков облегчает настройку ПИД-регуляторов и повышает эффективность эксплуатации.
-
Быстрый ввод в эксплуатациюПанель готова к работе сразу после подключения. СПОТ адаптирует визуализацию под подключенную группу приборов и дает возможность настраивать их с панели – без необходимости конфигурировать каждый контроллер отдельно.
-

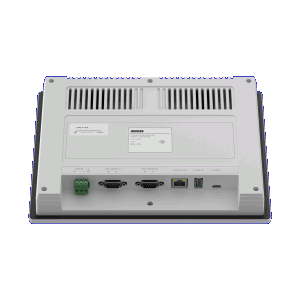

RS-485 и Ethernet для диспетчеризацииДва интерфейса RS-485 и один Ethernet позволяют подключать приборы к панели и интегрировать в SCADA, облачные сервисы и другие системы верхнего уровня для удалённого мониторинга и управления.
Пример применения
Обратите внимание: в текущей версии СПОТ поддерживает подключение одной панели на объект. Работа нескольких панелей в одной системе будет доступна в следующих обновлениях.
Интерфейсы и адреса для подключения ведомых устройств
RS-485 Master на панели предназначен для подключения контроллеров КТР-121 или ТРМ1032М, RS-485 Slave и Ethernet предназначены для организации диспетчеризации (прямое подключение к OwenCloud по Ethernet не поддерживается)
|
Модификация прибора |
Интерфейс на приборе для подключения панели |
Допустимые адреса устройств в сети |
|
КТР-121 |
||
|
КТР-121.01.10 |
RS-485(2) |
8, 16, 24, 32 (до 4 устройств) |
|
КТР-121.02.Х |
RS-485(1) |
40 (одно устройство) |
|
КТР-121.03.Х |
RS-485(2) |
48, 56 (до 2 устройств) |
|
ТРМ1032М |
||
|
ТРМ1032М-01.Х, ТРМ1032М-02.Х |
RS-485(2) |
16, 24, 32, 40 (до 4 устройств) |
|
ТРМ1032М-11.Х, ТРМ1032М-12.Х |
RS-485(1) |
8 (одно устройство) |
